Ramlös motor

SEA MOTION har varit exklusiv distributör av internationellt kända ramlösa motorer i Kina sedan 2019. Vår kundkrets täcker universitet, forskningsinstitut och avancerade tillverkningssektorer över hela Kina. Samtidigt inkluderar vår leveranskedja en grupp framstående tillverkare. De är specialiserade inom olika områden och utmärker sig inom olika produkter. Vissa specialiserar sig på skräddarsydda, små serier och specialprodukter, med starka FoU-team och ett stort antal kvalificerade arbetare. Andra är specialiserade på att producera stora kvantiteter av standard industriprodukter, har extremt starka QC-hanteringsförmåga och säkerställer utmärkt produktkonsistens.

Skicka förfrågan

Produktbeskrivning

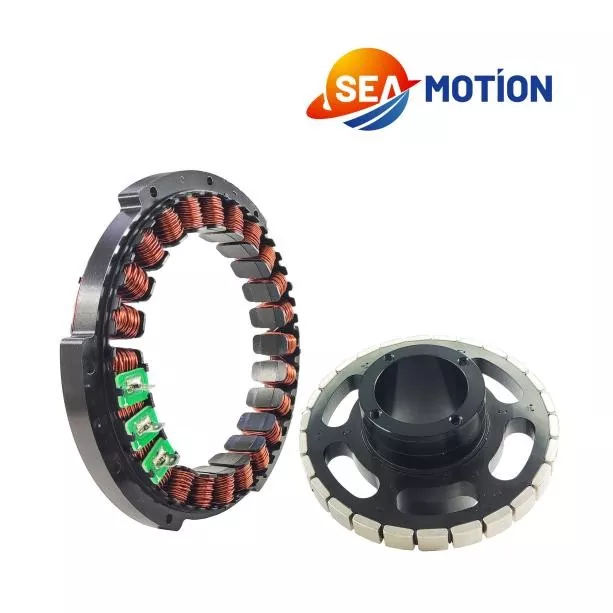

En ramlös motor är en synkron direktdriven permanentmagnetmotor som är skallös, lagerlös och axellös. Den består endast av en stator och en rotor, direkt inbäddade i utrustningen som en del av strukturen, och har hög vridmomentdensitet, noll glapp och hög dynamisk respons.

Vårt tekniska team kommer att utvärdera kundernas krav och välja en lämplig leverantör. Vi kommer att arbeta med leverantörens FoU-team för att designa och validera produktvalet eller magnetkretsen. Efter att ha slutfört lösningen kommer vi att genomföra simuleringar för att säkerställa tillförlitligheten och kontrollerbarheten av hela processen.

Därefter kommer den komplexa produktionsprocessen. Vi har förenklat tillverkningsprocessen för ramlösa motorer i tio steg. Följande är den ramlösa motorproduktionsprocessen:

1. Materialinspektion, rotorn på en ramlös motor kräver precisionsbearbetning.

2.För att fästa de starka magnetiska arken används ett anaerobt lim. Vissa höghastighetsrotorer har ett lager av kolfiber fäst på utsidan av de starka magnetiska arken för att förhindra att arken kastas av av överdriven centrifugalkraft.

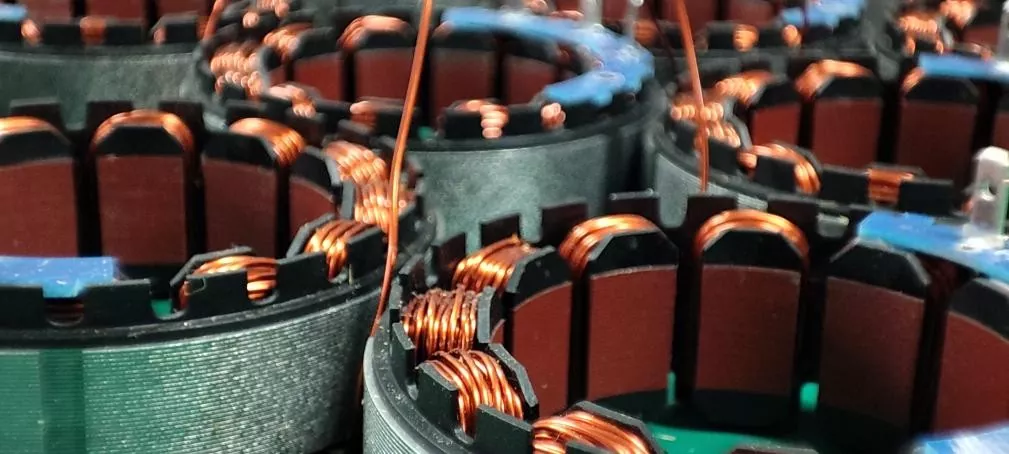

3. Automatiska lindningsmaskiner utför statorns lindningsarbete.

4. För vissa småpartier eller kundanpassade produkter med höga krav på lindning är manuell lindning nödvändig. Manuell lindning är en mycket teknisk uppgift.

5. Organisera lindningarna. Här kommer mjuka träverktyg att användas för att undvika att skada den isolerande lacken på lindningsytan.

6. Lödning, innebär lödning av lindningarna till ledarna eller PCB-gränssnittskortet.

7. Limhällningsprocessen måste utföras i en vakuummiljö för att förhindra att luft kommer in, och sedan måste den bakas i en ugn.

8.Ta bort eventuellt kvarvarande lim från ytan på statormagnetskivorna.

9.Testning inkluderar trefaskontinuitetstestning, lasttestning, etc.

10.Färdig produkt

Produktparameter

Vi kan tillhandahålla olika lindningsmönster, magnetiska kretsdesigner, förpackningsmetoder och ledningsmetoder enligt kundens behov. Nedan finns parametrarna för våra standardprodukter.

Modell	Märkspänning Vdc	Nominell hastighet rpm	Nominellt vridmoment N·m	Märkeffekt W	Märkström A	Toppström A	Toppmoment N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

175 ut diameter 175 mm Standardmotorer kan anpassas med en ytterdiameter från 12 mm till 600 mm. För större och mer specialiserade ramlösa vridmomentmotorer, vänligen kontakta vårt säljteam.

Produktfunktion och applikation

Fördelarna med ramlösa motorer är följande:

1. Hög vridmomentdensitet: Vridmomentet är 2–3 gånger det för vanliga servon för samma volym, med utmärkta egenskaper vid låg hastighet och högt vridmoment.

2. Noll glapp + hög precision: Växellös/kopplingsfri, repeterbarhetsnoggrannhet upp till ±1 bågsekund, hög styvhet och stark anti-störning.

3. Ultrahög dynamisk respons: Extremt låg rotortröghet, svarsfrekvens > 1kHz, lämplig för höghastighets start-stopp och frekvent backning.

4. Kompakt och lätt: Eliminering av hölje och transmissionskomponenter minskar volym/vikt med 30 %–50 %, vilket underlättar ihåliga kablar.

5. Lång livslängd och underhållsfri: Inga borstar, inget växelslitage, livslängd upp till tiotusentals timmar, endast lager är förbrukningsvaror.

6. Flexibel design: Ytterdiameter, innerdiameter och längd kan anpassas efter utrustningens form, vilket stöder ihåliga genomgående hål (för kablage/rörledningspassage).

Specifika tillämpningar inkluderar:

1. Humanoid/Collaborative Robots: Leddrivna (lätt, ihålig ledning, högt vridmoment).

2. Halvledare/panelutrustning: Wafersteg, litografimaskiner, precisionsrotationssteg.

3. Medicinsk utrustning: Kirurgiska robotar, CT/MRI-skannrar.

4. Aerospace: Servomotorer, satellitantenner, optoelektroniska kapslar.

5. CNC-verktygsmaskiner: Direktdrivna roterande steg, höghastighetsspindlar, femaxligt länkage.

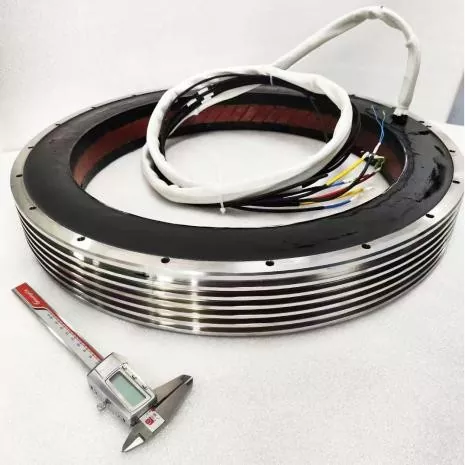

Produktionsdetaljer och storlek / mm

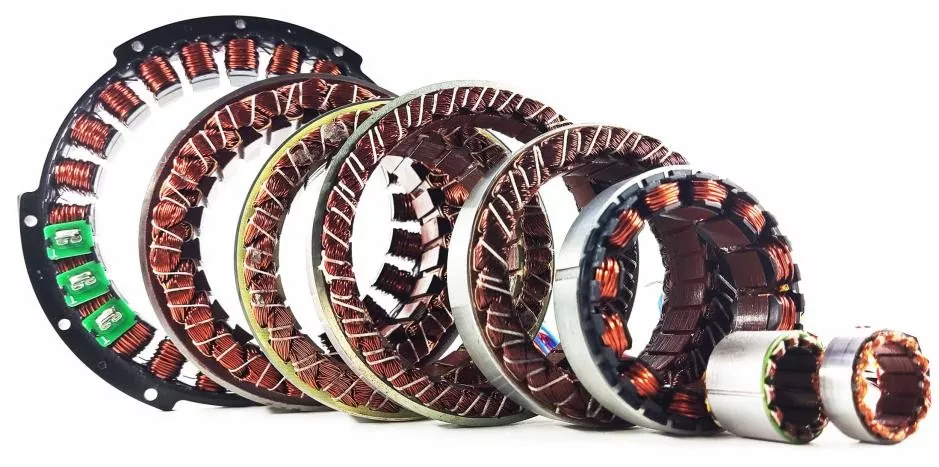

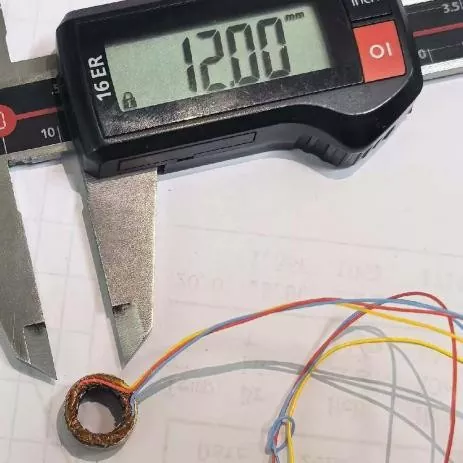

Förutom standard industriprodukter accepterar vi kundanpassade ramlösa motorbeställningar. Våra anpassade storlekar sträcker sig från en ytterdiameter på minst 12 mm till 600 mm.
