Ramlösa vridmomentmotorer

Som en professionell kinesisk tillverkare och auktoriserad regional distributör tillhandahåller SEA MOTION högpresterande, anpassningsbara Ramlösa Torque Motors-lösningar för avancerade precisionsindustrier. Sedan 2019 har vi samarbetat med globala kända varumärken och inhemska premiumtillverkare, som betjänar universitet, forskningsinstitut och topptillverkningsföretag med bevisad pålitlig kvalitet.

Skicka förfrågan

Produktbeskrivning

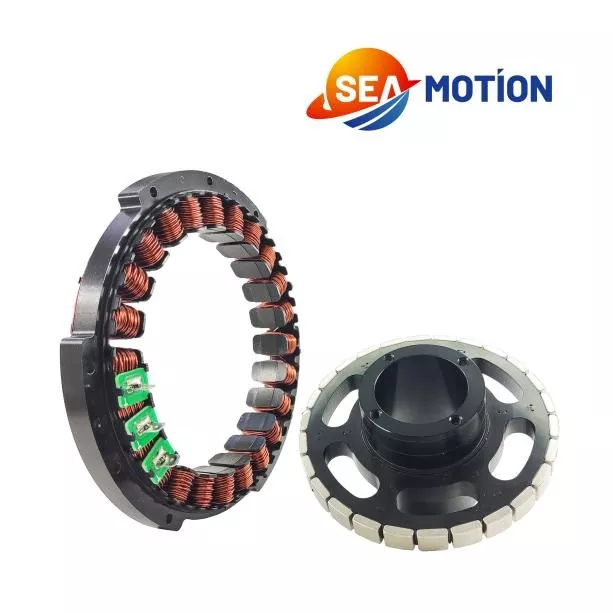

SEA MOTION Frameless Torque Motors är en kärndriven direktdriven motorprodukt designad för högprecision, högdynamiska och lätta industriella scenarier, som helt bryter prestandabegränsningarna för traditionella servomotorer med växeltransmissionsstrukturer. Denna motorserie tar bort redundanta skal och transmissionsdelar, vilket ger enastående fördelar i vridmomentdensitet, positioneringsnoggrannhet och dynamisk respons. Utrustad med design med ultralåg rotortröghet, stöder den högfrekvent start-stopp och snabb kommutering, vilket uppnår stabil uteffekt med låg hastighet och högt vridmoment. SEA MOTION förlitar sig på många års branscherfarenhet och ett perfekt hierarkiskt försörjningskedjesystem, och integrerar högkvalitativa ramlösa vridmomentmotortillverkare med differentierade styrkor. Vi samarbetar med FoU-orienterade fabriker för skräddarsydda specialmotorer för små partier och standardiserade massproduktionstillverkare med strikta QC-system för att säkerställa utmärkt produktkonsistens. Alla produkter genomgår rigorösa prestandatester och kvalitetskontroller. Oavsett om det gäller personliga FoU-projekt eller storskaliga industriella upphandlingar, kan vi tillhandahålla optimerade rörelsekontrolllösningar som balanserar produktkvalitet, kostnad och leveranseffektivitet för globala kunder.

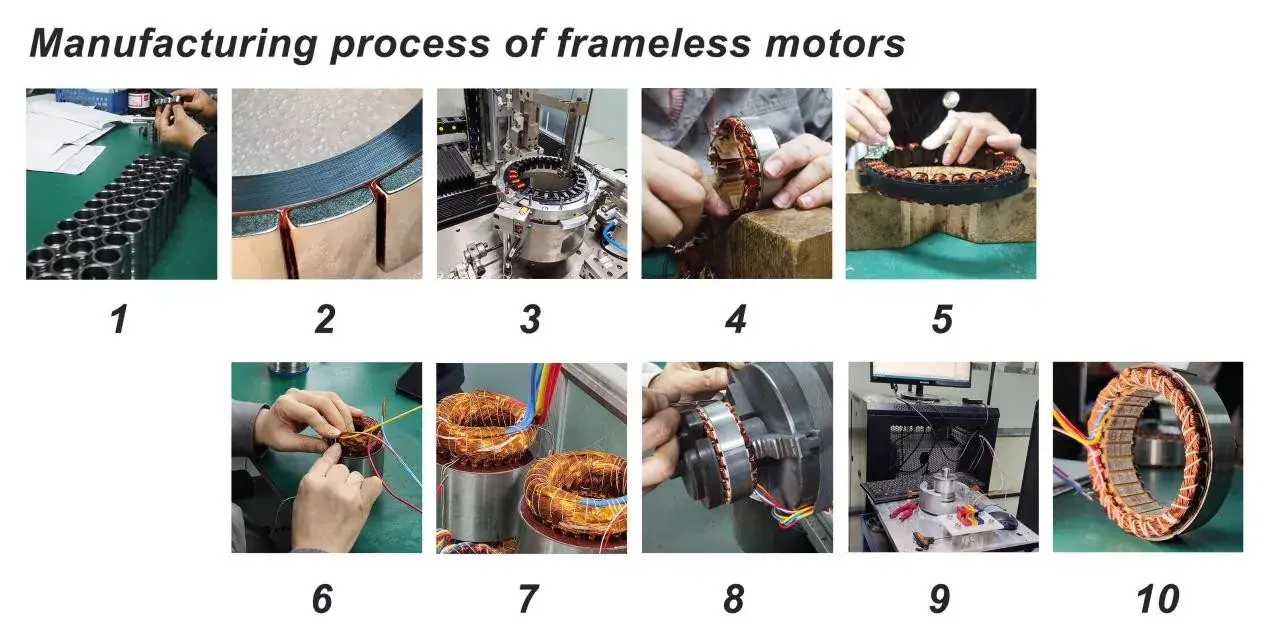

Följande är den ramlösa motorproduktionsprocessen:

1. Materialinspektion, rotorn på en ramlös motor kräver precisionsbearbetning.

2.För att fästa de starka magnetiska arken används ett anaerobt lim. Vissa höghastighetsrotorer har ett lager av kolfiber fäst på utsidan av de starka magnetiska arken för att förhindra att arken kastas av av överdriven centrifugalkraft.

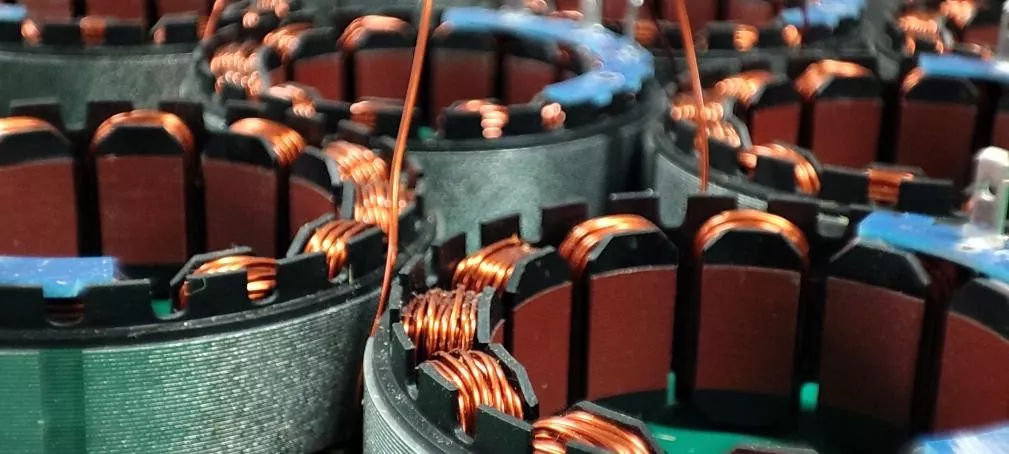

3. Automatiska lindningsmaskiner utför statorns lindningsarbete.

4. För vissa småpartier eller kundanpassade produkter med höga krav på lindning är manuell lindning nödvändig. Manuell lindning är en mycket teknisk uppgift.

5. Organisera lindningarna. Här kommer mjuka träverktyg att användas för att undvika att skada den isolerande lacken på lindningsytan.

6. Lödning, innebär lödning av lindningarna till ledarna eller PCB-gränssnittskortet.

7. Limhällningsprocessen måste utföras i en vakuummiljö för att förhindra att luft kommer in, och sedan måste den bakas i en ugn.

8.Ta bort eventuellt kvarvarande lim från ytan på statormagnetskivorna.

9.Testning inkluderar trefaskontinuitetstestning, lasttestning, etc.

10.Färdig produkt

Specifikation

Vi kan tillhandahålla olika lindningsmönster, magnetiska kretsdesigner, förpackningsmetoder och ledningsmetoder enligt kundens behov. Nedan finns parametrarna för våra standardprodukter.

Modell	Märkspänning Vdc	Nominell hastighet rpm	Nominellt vridmoment N·m	Märkeffekt W	Märkström A	Toppström A	Toppmoment N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

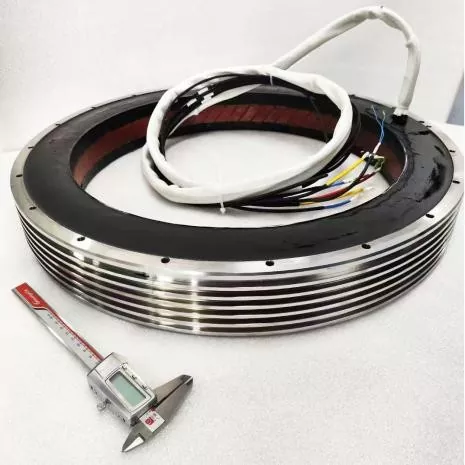

175 ut diameter 175 mm Standardmotorer kan anpassas med en ytterdiameter från 12 mm till 600 mm. För större och mer specialiserade ramlösa vridmomentmotorer, vänligen kontakta vårt säljteam.

Produktfunktion och applikation

SEA MOTION ramlös vridmomentmotor har överlägsen omfattande prestanda som lämpar sig för avancerade precisionstillverkningsscenarier. Den har ultrahög vridmomentdensitet och levererar 2-3 gånger vridmomentet jämfört med vanliga servomotorer vid samma volym med utmärkt vridmomentprestanda vid låga hastigheter. Den växellösa och kopplingsfria strukturen realiserar noll glapp och hög precision, med repetitiv positioneringsnoggrannhet upp till ±1 bågsekund, vilket avsevärt förbättrar strukturell styvhet och anti-interferensförmåga. Med en svarsfrekvens över 1kHz och ultralåg rotortröghet stöder den ultrahög dynamisk drift. Den uppnår också 30-50 % minskning i volym och vikt, stöder ihåliga ledningar och har lång livslängd och underhållsfri drift. Den är allmänt antagen inom avancerade kärnområden och tjänar humanoida och kollaborativa robotdrivningsscenarier med lätt och ihålig design. Det används också i stor utsträckning i halvledar- och panelprecisionsutrustning såsom waferplattformar och litografimaskiner, medicinska kirurgiska robotar och skanningsutrustning, flygstyrningsmaskiner och fotoelektriska kapslar, såväl som CNC-verktygsmaskiner direktdrivna skivspelare och femaxlig länkutrustning, vilket möjliggör industriell intelligent uppgradering med hög precision.

Produktionsdetaljer och storlek / mm

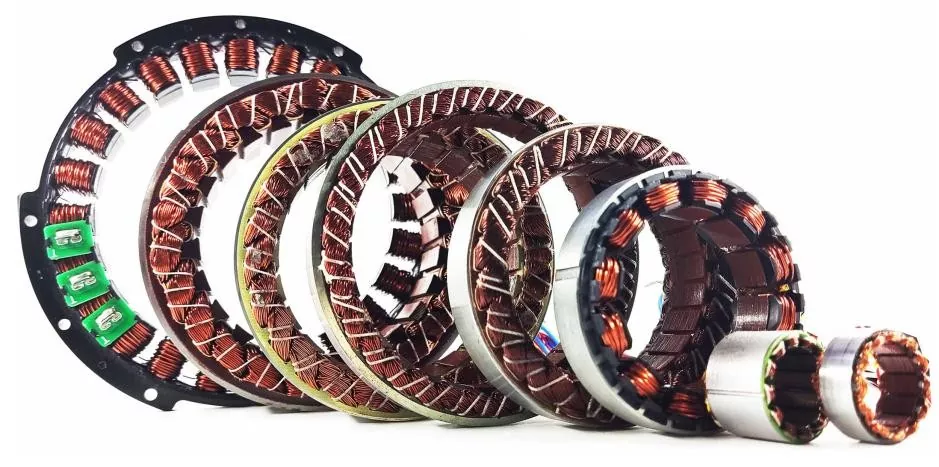

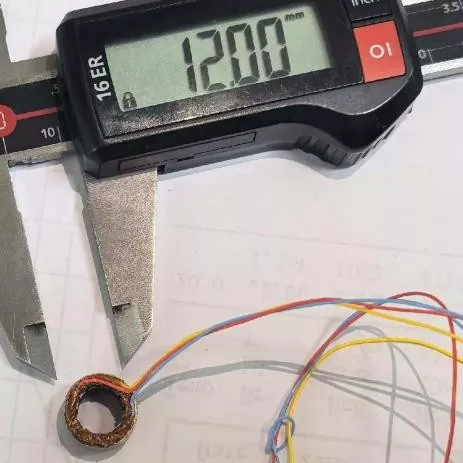

Förutom standard industriprodukter accepterar vi kundanpassade ramlösa motorbeställningar. Våra anpassade storlekar sträcker sig från en ytterdiameter på minst 12 mm till 600 mm.
