Absolut induktiv kodare

Systemet kommer från bilteknologi och ärver år av mogen forskning och utveckling och massproduktionserfarenhet av driv-by-wire-chassier för nya energifordon och elektriska drivpositionssensorer, utvecklade enligt tillförlitlighetsstandarder för fordonsklass. Den har positionsåterkoppling med hög precision, med detekteringsnoggrannhet ner till bågens andra nivå, vilket ger exakt vinkelavkänning för robotleder och säkerställer stabilitet i rörelsekontroll. Den har också starka anti-interferensegenskaper.

Genom att använda induktiv princip och dedikerade signalbehandlingsalgoritmer, och efter att ha genomgått nästan hundra omgångar av EMC och hållbarhetstestning, anpassar den sig till höghastighetsmotordrift och miljöer med stark magnetisk interferens.

Utmärkt batchkonsistens: Genom att förlita sig på automatiserade produktionslinjer av fordonskvalitet och end-to-end kvalitetskontroll, uppfyller batch-till-batch-konsistensen kraven från storskalig robotproduktion.

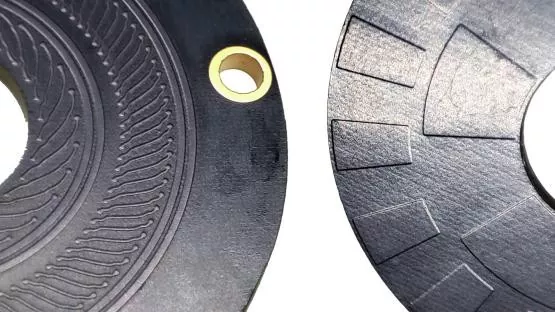

Kompakt struktur och stark anpassningsförmåga: Ring-PCB-spolen och den etsade ledande skivspelarens struktur är liten i storlek, lätt att installera och matchar perfekt olika ihåliga axelledsmoduler.

Företagsvideo

Parameter

Elektrisk parameter

Denna kodare har enastående miljöanpassningsförmåga och strukturell hållbarhet. Dess beröringsfria arbetsprincip eliminerar mekaniskt slitage, vilket ger en långsiktig underhållsfri drift. Den är immun mot magnetiska fält, damm, fukt och vibrationer och anpassar sig perfekt till tuffa industriella miljöer. Med hög upplösning på upp till 23 bitar och låg signallatens stöder den vanliga kommunikationsprotokoll inklusive SSI och BiSS-C, vilket ger exakt och snabb positionsåterkoppling. Den kompakta och lätta strukturen möjliggör även flexibel installation i begränsade utrustningsutrymmen.

Produktvideo

Terminaldefinitioner

Produktstorlek

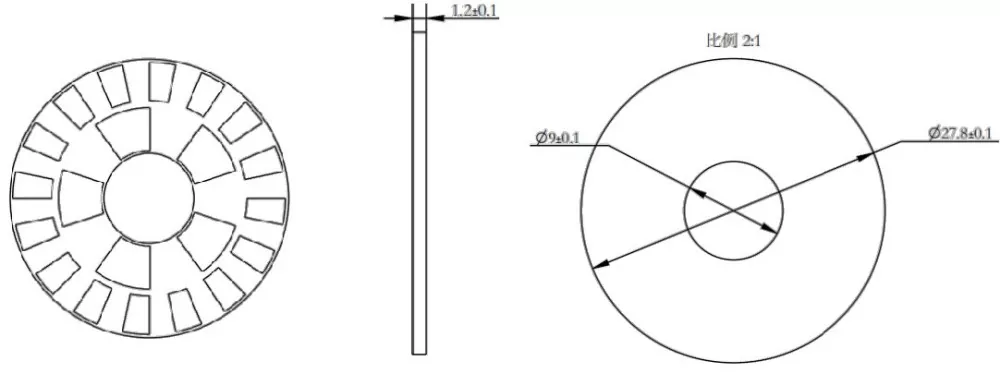

Rotordimensioner

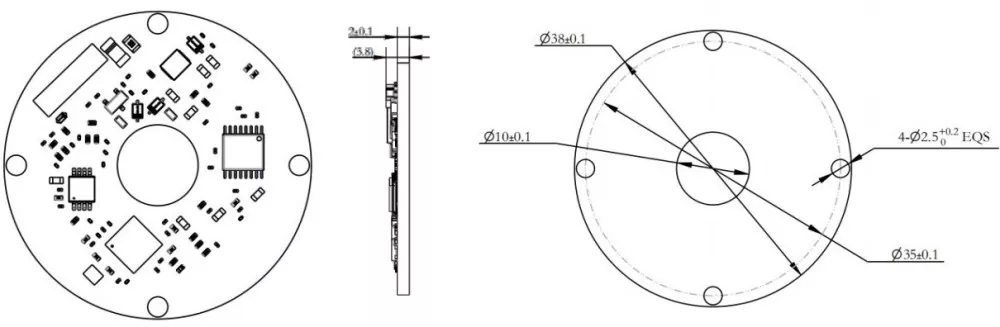

statordimensioner

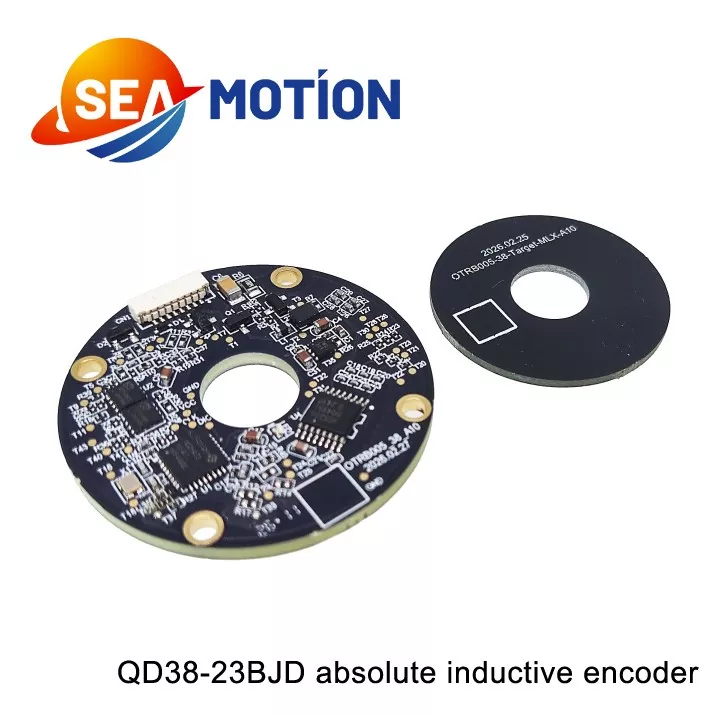

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-Q: Induktiv givare i DM Q-serien

②-D: Enkodare

③-38: Ytterdiameter 38 mm

④-23: Kodarupplösning: 23-bitars

⑤-B: Signaltyp: BiSS-C

⑥-JD: Radiell (horisontell terminalutgång)

Den absoluta induktiva kodaren används ofta i industriell automation och precisionsscenarier för rörelsestyrning och betjänar robotarmar, automatiserade monteringslinjer, CNC-verktygsmaskiner och servomotorsystem. Det gäller även förpackningsmaskiner, textilutrustning och intelligenta logistikenheter, vilket ger stabila positions- och vinkelmätningsdata för att säkerställa noggrannheten, effektiviteten och säkerheten för automatiserade produktionsoperationer.

Installationsvideo:

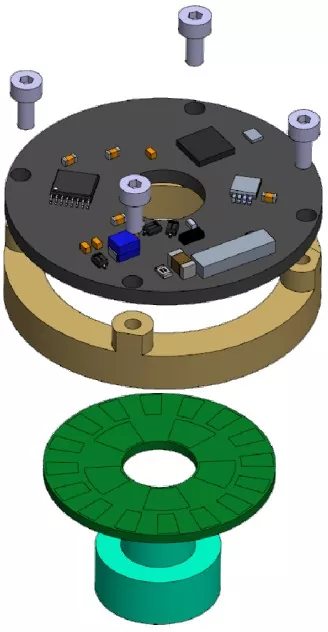

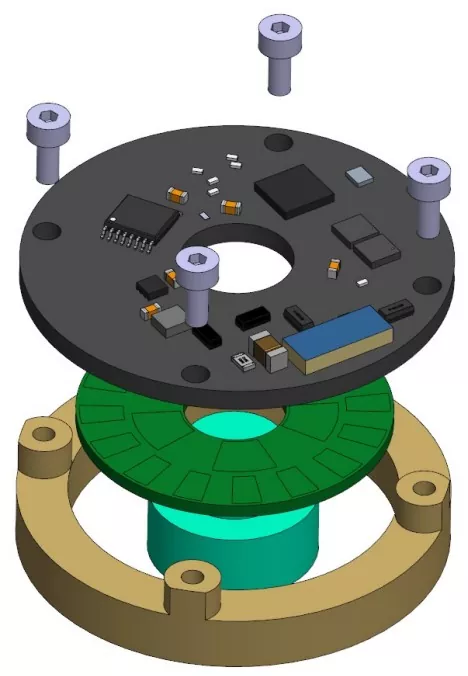

Installationsdiagram                 Verktyg som krävs för installation

Phillips momentskruvmejsel

1,5 mm insexnyckel momentnyckel (metrisk)

4 x M2x5,5 stjärnskruvar med platta brickor

2 x M3x3 insexskruvar med koppspets

8 x M1,6x6 Phillips försänkta skruvar

Installationssekvens

Rotorinstallation:

① Montera encoderrotorn på motoraxeln och placera den korrekt;

②Använd DP460-lim för att säkert fästa kodarrotorplattan till axelhylsan.

[Notera]:

1) Om rotorhöjden kräver justering, utför åtdragningssteget först efter att justeringen är klar;

2) För att förhindra att skruvarna lossnar, applicera gänglåsande lim på de gängade hålen i förväg eller använd förbelagda skruvar.

Det rekommenderade åtdragningsmomentet är 7 ± 0,2 kgf·cm.

Statorinstallation:

① Placera kodarstatorn på monteringsytan och rikta in de fyra skruvhålen;

② Använd en Phillips-momentskruvmejsel och kör in de fyra skruvenheterna en efter en

(M2x5.5 Phillips pan-head skruv + platt bricka montering).
