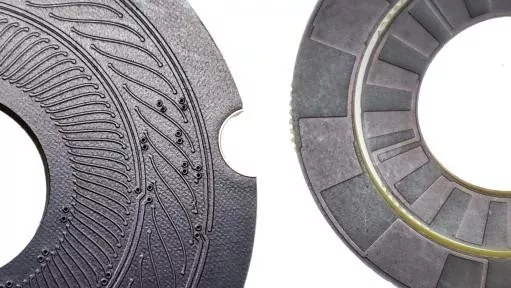

Absolut Multi Turn Induktiv Encoder

SEA MOTION är en pålitlig Kina-leverantör av absoluta multi-turn induktiva omkodare, som tillhandahåller högpresterande multi-turn absoluta induktiva omkodare för multi-cykel kontinuerlig roterande rörelsemätning. Genom att bryta begränsningen för enkelvarvspositionering registrerar denna kodare exakt rotationsvinkel och totala varv inom flera rotationer via induktiv avkänning och intelligent signalbehandling. Den lagrar alla positions- och svängdata permanent, utan dataförlust efter avstängning och inget behov av upprepad nollkalibrering.

Företagsvideo

Parameter

Elektrisk parameter

Denna kodare integrerar hög precision och förmåga att mäta långa avstånd. Den stöder hundratals eller till och med tusentals varv av kontinuerlig positionsövervakning samtidigt som den bibehåller hög upplösning och signalutmatning med låg latens. Med induktiv teknologi av industriell kvalitet har den en stark anti-interferensförmåga, stöttålighet och fuktbeständighet, lämplig för långvarig oavbruten industriell drift. Den stöder olika industriella kommunikationsgränssnitt och är kompatibel med komplexa automatiska styrsystem, med utmärkt stabilitet och skalbarhet.

Produktvideo

Terminaldefinitioner

Produktstorlek

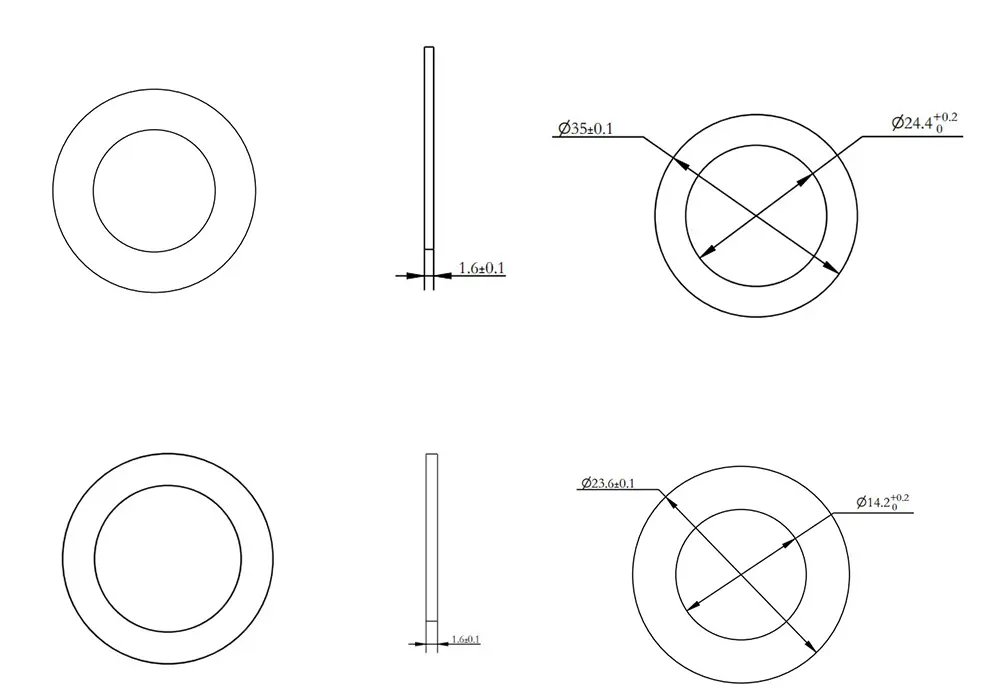

Rotormått / yttre och inre

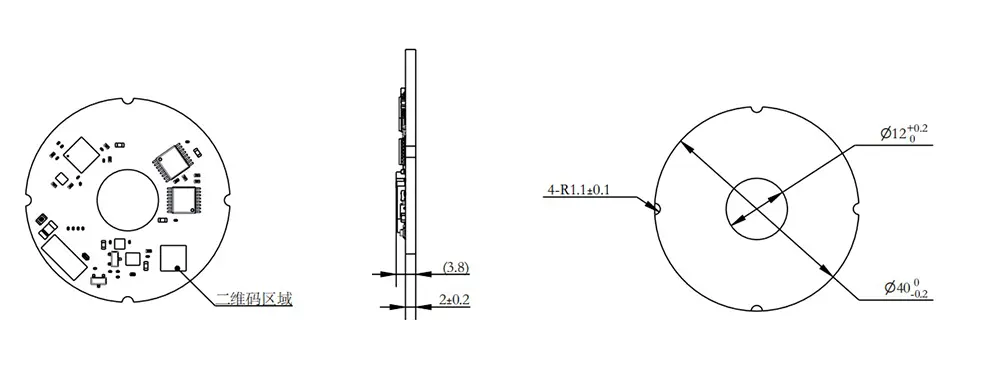

statordimensioner

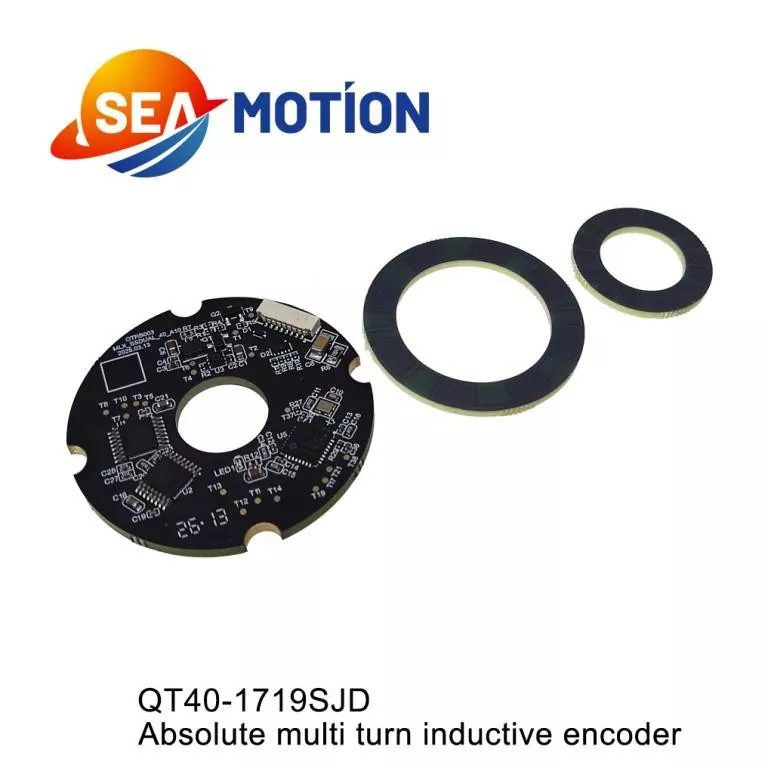

Q T 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: Induktiv givare i DM Q-serien

②-T: Lpsilateral dubbelkodare

③-40: Statorns ytterdiameter 40 mm

④-1719: 17:motorkodarupplösning: 17bit;

19:Reducerupplösning:19bit

⑤-S: Signaltyp: SPI

⑥-JD: Radiell (horisontell terminalutgång)

Den absoluta multi-turn induktiva omkodaren är kärnutrustning för långslags- och multi-turn rörelsekontroll. Det används ofta i tunga industrimaskiner, hissdragsystem, vindkraftsgenereringsutrustning, roterande mekanismer för flyg och rymd och stora automatiserade lyftanordningar. Den ger tillförlitlig multi-turn position feedback för långa avstånd och multi-cycle roterande rörelser, garanterar exakt kontroll och säker drift av stor industriell utrustning.

Installationsvideo

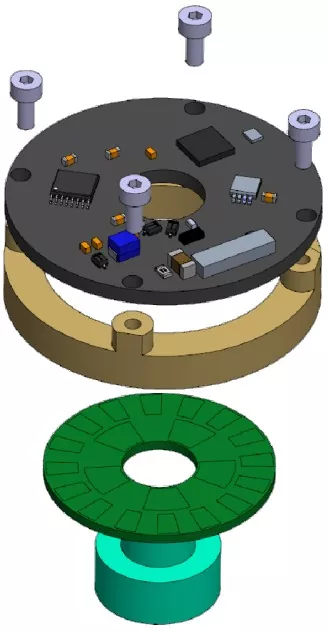

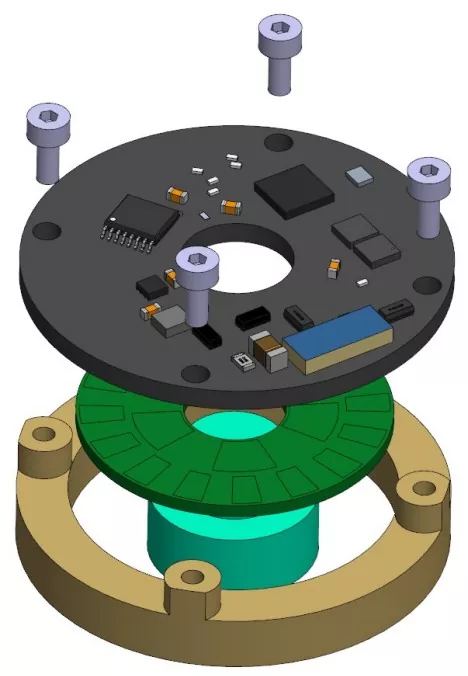

Installationsdiagram                  Verktyg som krävs för installation

Phillips momentskruvmejsel

1,5 mm insexnyckel momentnyckel (metrisk)

4 x M2x5,5 stjärnskruvar med platta brickor

2 x M3x3 insexskruvar med koppspets

8 x M1,6x6 Phillips försänkta skruvar

Installationssekvens

Rotorinstallation:

① Montera encoderrotorn på motoraxeln och placera den korrekt;

②Använd DP460-lim för att säkert fästa kodarrotorplattan till axelhylsan.

[Notera]:

1) Om rotorhöjden kräver justering, utför åtdragningssteget först efter att justeringen är klar;

2) För att förhindra att skruvarna lossnar, applicera gänglåsande lim på de gängade hålen i förväg eller använd förbelagda skruvar.

Det rekommenderade åtdragningsmomentet är 7 ± 0,2 kgf·cm.

Statorinstallation:

① Placera kodarstatorn på monteringsytan och rikta in de fyra skruvhålen;

② Använd en Phillips-momentskruvmejsel och kör in de fyra skruvenheterna en efter en

(M2x5.5 Phillips pan-head skruv + platt bricka montering).

[Anmärkning]: För att förhindra att skruvarna lossnar, applicera gänglåsande lim på de gängade hålen i förväg eller använd förbelagda skruvar. Rekommenderat åtdragningsmoment: 2,8 ± 0,2 kgf·cm.
