Kunshanutvecklar rörelsestyrningslösningar för krävande industriella miljöer, inklusiveEtherNET IP Heavy Duty Encoderför nätverksansluten positionsåterkoppling. Med ett 58 mm hölje, upp till 18-bitars enkelvarvsupplösning, 100 Mbit överföring och robust industriskydd är denna kodare designad för applikationer där korrekt återkoppling och pålitlig kommunikation är avgörande.
En EtherNET IP Heavy Duty Encoder kombinerar absolut positionsavkänning med industriell Ethernet-kommunikation, vilket gör att automationssystem kan ta emot tillförlitliga rotationspositionsdata samtidigt som integrationen i nätverksanslutna styrarkitekturer förenklas. Moderna tungindustriapplikationer kräver mer än grundläggande återkoppling: utrustning kan utsättas för vibrationer, damm, fukt, elektromagnetiska störningar, temperaturfluktuationer och kontinuerliga mekaniska belastningar. En korrekt konstruerad kodare måste därför balansera upplösning, kommunikationsprestanda, mekanisk hållbarhet och installationsflexibilitet. Den här guiden förklarar hur EtherNET/IP-baserade kraftiga kodare fungerar, deras stora tekniska fördelar, viktiga specifikationer, applikationsområden och urvalsöverväganden.
Innehållsförteckning
- Vad är en EtherNET IP Heavy Duty Encoder?
- Varför är EtherNET/IP viktigt för Heavy-Duty Motion Control?
- Vilka är de viktigaste tekniska egenskaperna?
- Viktiga specifikationer i ett ögonkast
- Var används den?
- Hur ska du välja rätt kodare?
- Vanliga frågor
- Slutsats
Vad är en EtherNET IP Heavy Duty Encoder?
En EtherNET IP Heavy Duty Encoder är en industriell roterande encoder designad för att mäta axelposition och kommunicera den informationen via ett EtherNet/IP industriellt Ethernet-nätverk. Till skillnad från grundläggande inkrementella återkopplingsanordningar kan en absolutkodare tillhandahålla definierad positionsinformation utan att kräva att styrsystemet rekonstruerar positionen från enbart pulser.
För krävande automationssystem ger kombinationen av absolut magnetisk avkänning och Ethernet-baserad kommunikation ett praktiskt sätt att koppla ihop roterande maskiner med PLC:er, styrenheter och andra nätverksanslutna enheter. Den 58 mm design som beskrivs av Kunshan stöder positionsmätning av både enkelvarv och flervarv, medan konfigurerbar upplösning gör att återkopplingssystemet kan matcha olika krav på rörelsekontroll.
Kodaren använder magnetisk induktionsteknik med hög precision och stöder en maximal EtherNet/IP-överföringshastighet på 100 Mbit. Dess programmerbara funktioner kan inkludera upplösning, tidsbas, hastighet, förinställda värden, räkneriktning och IP-adress, vilket ger ingenjörer större flexibilitet under driftsättning och systemintegration.
Varför är EtherNET/IP viktigt för Heavy-Duty Motion Control?
Industriella maskiner ansluts i allt större utsträckning via kommunikationsnätverk. Istället för att behandla varje sensor som en isolerad komponent utbyter moderna automationsarkitekturer data mellan kodare, PLC:er, frekvensomriktare, HMI:er och övervakningssystem.
EtherNet/IP är särskilt användbart när en kodare måste bli en del av en större industriell Ethernet-infrastruktur. Kodaren kan överföra positionsinformation genom nätverket, vilket stöder centraliserad övervakning och samordnad maskinkontroll.
- Nätverksintegration:Ethernet-kommunikation gör att kodaren blir en del av en ansluten automationsarkitektur.
- Flexibel expansion:Nätverksanslutna enheter kan integreras i större styrsystem när utrustningskraven ökar.
- Digital positionsåterkoppling:Absolut positionsinformation stöder noggrann övervakning av roterande maskineri.
- Fjärrdiagnostik:Nätverkskommunikation kan göra utrustningsstatus och återkopplingsinformation mer tillgänglig för styrsystem.
- Minskad ledningskomplexitet:Industriell Ethernet-arkitektur kan förenkla kommunikationen jämfört med flera individuella signalanslutningar.
Dessa fördelar blir särskilt värdefulla inom stålbearbetning, petrokemisk produktion, gruvdrift, lyftsystem och andra miljöer där maskiner måste arbeta kontinuerligt och tillförlitligt.
Vilka är de viktigaste tekniska egenskaperna?
1. Högupplöst absolut positionsfeedback
Kodaren stöder envarvsupplösning upp till 18 bitar och multivarvsupplösning upp till 14 bitar. Högre upplösning gör att styrsystemet kan urskilja mindre förändringar i rotationsposition, vilket är användbart för applikationer som kräver exakt mekanisk positionering.
2. 100 Mbit EtherNet/IP-kommunikation
Kodaren använder EtherNet/IP industriell Ethernet-kommunikation med en överföringshastighet på upp till 100 Mbit. Detta ger en nätverksbaserad återkopplingskanal lämplig för moderna industriella styrsystem och kommunikation på maskinnivå.
3. Kraftig mekanisk konstruktion
En kraftig pulsgivare måste klara betydligt mer krävande förhållanden än en allmän avkänningsenhet. Den tillgängliga konfigurationen använder ett aluminiumhölje, med rostfritt stål tillgängligt som tillval. Designen stöder även radiella och axiella kabeluttagskonfigurationer.
4. Skydd mot el- och installationsrisker
Skydd mot omvänd polaritet och kortslutningsskydd hjälper till att minska konsekvenserna av lednings- eller installationsfel. Kodaren innehåller även skydd mot blixtnedslag och statisk elektricitet, vilket kan vara värdefullt i elektriskt krävande industrimiljöer.
5. Flexibel mekanisk konfiguration

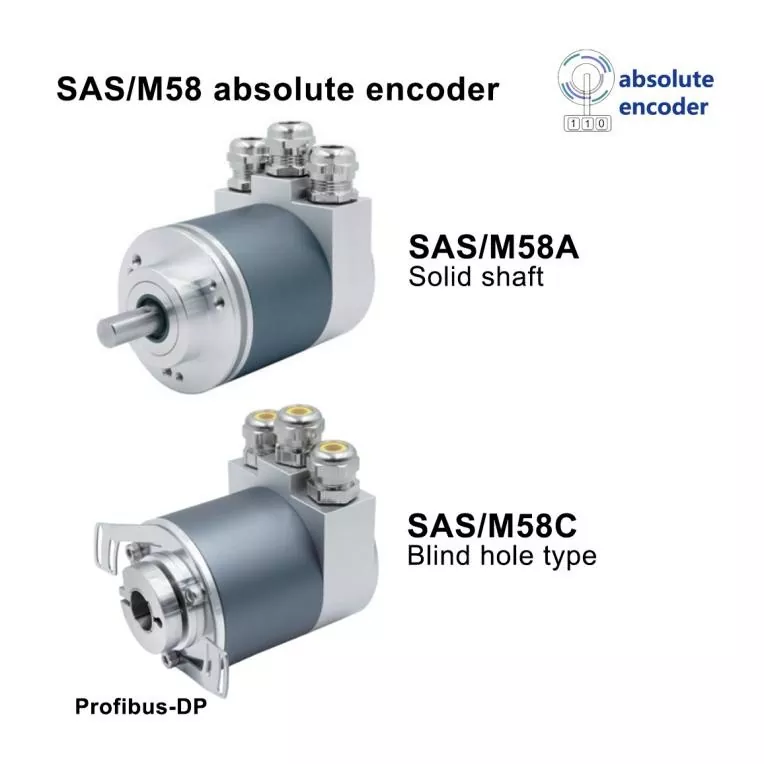

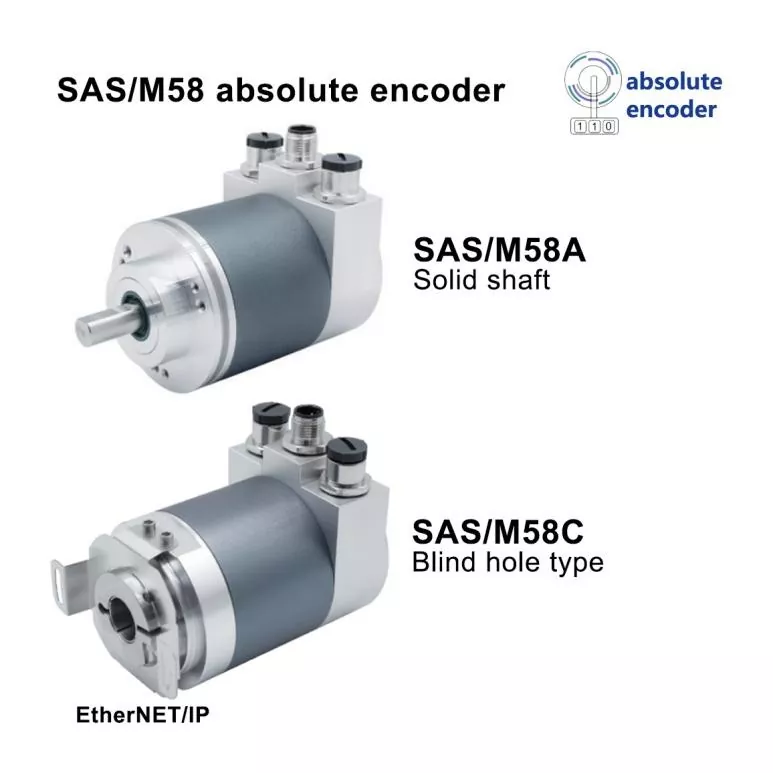

Encoderplattformen på 58 mm stöder konfigurationer med solid axel och blindhål. Axelstorlekar på 6, 8, 10, 12 och 15 mm kan anpassas, medan flera kopplingar och flänskonfigurationer hjälper ingenjörer att anpassa pulsgivaren till olika maskinlayouter.
Viktiga specifikationer i ett ögonkast
Följande specifikationer illustrerar varför denna kodare kan tjäna krävande nätverksanslutna rörelsekontrollapplikationer:
| Parameter | Specifikation |
|---|---|
| Encoder storlek | 58 mm |
| Kommunikationsgränssnitt | EtherNet/IP |
| Protokoll | CIP (Common Industrial Protocol) |
| Överföringshastighet | 100 Mbit |
| Envarvsupplösning | 12–18 bitar |
| Upplösning för flera svängar | Upp till 14 bitar |
| Strömförsörjning | 10–30 VDC |
| Maximal hastighet | 6 000 rpm |
| Radiell axelbelastning | 200 N |
| Axial axelbelastning | 100 N |
| Skydd | IP65/IP66; högre skyddskonfigurationer tillgängliga |
| Driftstemperatur | -30°C till +85°C; -40°C till +85°C valfritt |
| Förbindelse | 3 × M12-kontakt |
Det faktiska valet av encoder bör alltid baseras på hela maskinmiljön, inklusive axeldimensioner, rotationshastighet, mekanisk belastning, temperatur, föroreningsnivå, kommunikationsarkitektur och installationsutrymme.
Var används den?
Heavy-duty Ethernet-kodare är mest värdefulla där positionsåterkoppling måste förbli tillförlitlig medan maskiner fungerar under krävande industriella förhållanden.
Stål och metallurgisk utrustning
Stålproduktionsutrustning kan innebära höga vibrationer, mekanisk påverkan, värme och kontinuerlig drift. En absolutkodare kan ge roterande feedback för rullar, bearbetningsmaskiner och automatiserad produktionsutrustning.
Petrokemiska och raffinaderisystem
Petrokemiska anläggningar kräver pålitlig övervakning och automatisering. Nätverksansluten positionsåterkoppling kan stödja övervakning av utrustningsstatus, automatiserade mekanismer och fjärrstyrningsarkitekturer.
Gruvdrift och tunga maskiner
Gruvutrustning utsätts för damm, vibrationer och mekanisk påfrestning. Kraftig kodarkonstruktion i kombination med industriell Ethernet-kommunikation kan stödja tillförlitlig positionsåterkoppling för intelligenta maskiner.
Lyft- och lyftutrustning
Stora lyftsystem kräver noggrann rotationsåterkoppling för att koordinera mekanisk rörelse. Absoluta positionsdata kan bidra till mer förutsägbar positionering och maskinövervakning.
Kraft- och papperstillverkning
Kraftgenereringsutrustning och automatiserade papperstillverkningslinjer kan också dra nytta av nätverksansluten kodaråterkoppling där kontinuerlig maskindrift och centraliserad kontroll är viktiga.
Hur ska du välja rätt kodare?
Att välja en industriell kodare bör börja med applikationen snarare än bara kommunikationsprotokollet. En lämplig modell måste uppfylla både elektriska och mekaniska krav.
- Kontrollera axelkompatibilitet:Bekräfta axeldiameter, krav på solid axel eller blindhål, flänsdimensioner och tillåtna mekaniska belastningar.
- Bestäm upplösning:Välj önskad enkelvarvs- och flervarvsupplösning enligt positioneringsnoggrannhet och krav på styrenheten.
- Verifiera nätverkskompatibilitet:Se till att PLC eller industrikontroller stöder den nödvändiga EtherNet/IP- och CIP-kommunikationsarkitekturen.
- Utvärdera miljöförhållanden:Tänk på temperatur, fukt, damm, olja, vibrationer, stötar och elektromagnetiska störningar.
- Bekräfta rotationshastighet:Se till att kodarens maximalt tillåtna hastighet överstiger den faktiska maskinhastigheten med en lämplig driftsmarginal.
- Överväg installation:Granska kontakttyp, kabeluttagsriktning, tillgängligt monteringsutrymme och underhållstillgänglighet.
- Granska skyddskrav:Anpassa kapslingen och tätningsnivån till den faktiska miljön istället för att bara lita på nominella maskinspecifikationer.
För ingenjörer som jämför olika produkter är det också användbart att utvärdera teknisk support, anpassningsförmåga, kvalitetsinspektion, dokumentation och service efter försäljning. Dessa faktorer kan ha en betydande effekt på den totala projektkostnaden och den långsiktiga tillförlitligheten.
Vanliga frågor
Vilken är den maximala kommunikationshastigheten för kodaren?
EtherNet/IP-gränssnittet stöder en överföringshastighet på upp till 100 Mbit. Detta gör kodaren lämplig för integration i industriella Ethernet-styrarkitekturer.
Stöder kodaren både enkelvarvs- och multivarvsmätning?
Ja. Encodern stöder både enkelvarv och multivarv absolut positionsmätning. Envarvsupplösning kan nå 18 bitar, medan multivarvsupplösning kan nå 14 bitar.
Vilken strömkälla kräver kodaren?
Det specificerade strömförsörjningsområdet är 10–30 VDC, vilket gör det kompatibelt med vanliga industriella styreffektarkitekturer.
Kan axelstorleken och den mekaniska konfigurationen anpassas?
Ja. Skaftstorlekar inklusive 6, 8, 10, 12 och 15 mm kan anpassas. Olika fläns-, kontakt- och kabeluttagskonfigurationer kan också väljas enligt installationskrav.
Vilka miljöer är lämpliga för denna typ av kodare?
Den är avsedd för krävande industriella applikationer som ståltillverkning, petrokemiska anläggningar, tunga ingenjörsmaskiner, gruvutrustning, lyftsystem, kraftverk och automatiserade produktionslinjer. Lämpligt skydd och materialkonfiguration bör väljas i enlighet med de faktiska förhållandena på plats.
Slutsats
En EtherNET IP Heavy Duty Encoder kan ge en stark kombination av absolut positionsåterkoppling, industriell Ethernet-anslutning, hög upplösning och robust mekanisk prestanda. Med funktioner som upp till 18-bitars enkelvarvsupplösning, 100 Mbit kommunikation, flexibla axelkonfigurationer och industriskydd är den väl lämpad för nätverksansluten tung automation där tillförlitlig återkoppling är avgörande. Om du utvärderar kodarspecifikationer för en ny maskin, uppgraderar ett befintligt automationssystem eller utvecklar en skräddarsydd lösning för rörelsestyrning,kontakta ossför att diskutera dina applikationskrav, mekaniska konfigurationer och kommunikationsbehov med Kunshans ingenjörsteam.
