Lågspänning DC-servodrivenheter

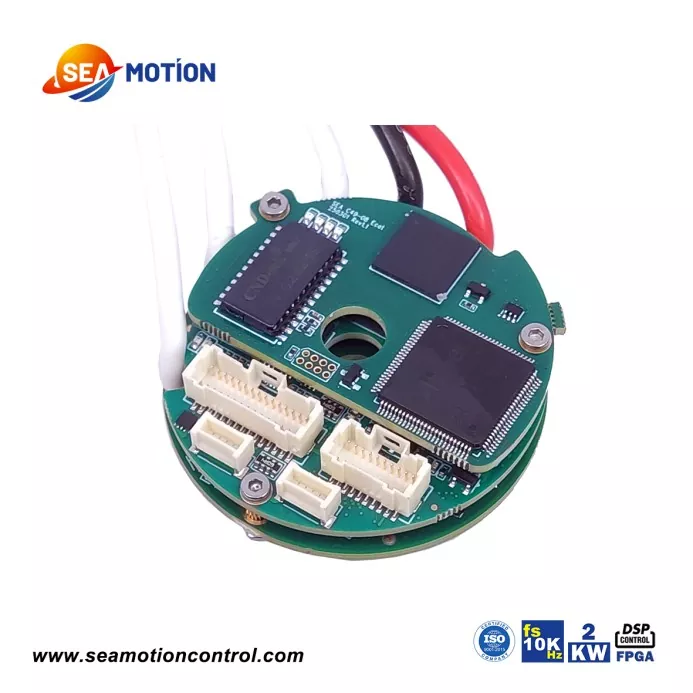

SEA C49 cirkellågspänningslikströmsservodrivenhet är den minsta produkten i SEA MOTION Ring-serien. Den använder fortfarande en DSP+FPGA-arkitektur, vilket ger den extremt kraftfulla databehandlingsmöjligheter. SEA C49 stöder EtherCAT- och CANopen-buskommunikationsprotokoll och stöder återkoppling från olika vanliga kodare. SEA C49 har 6 digitala ingångar och 2 digitala utgångsportar.

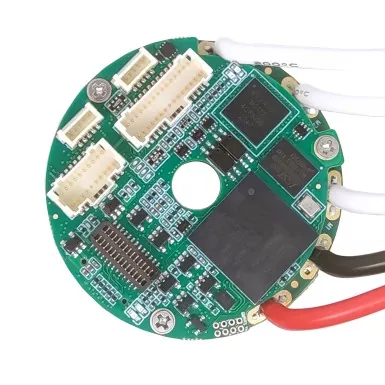

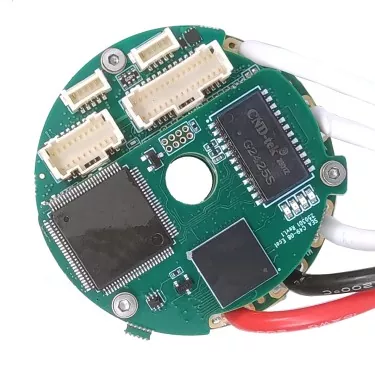

Den ihåliga ringstrukturen gör att produkten enkelt kan installeras i motorer och skarvmoduler.

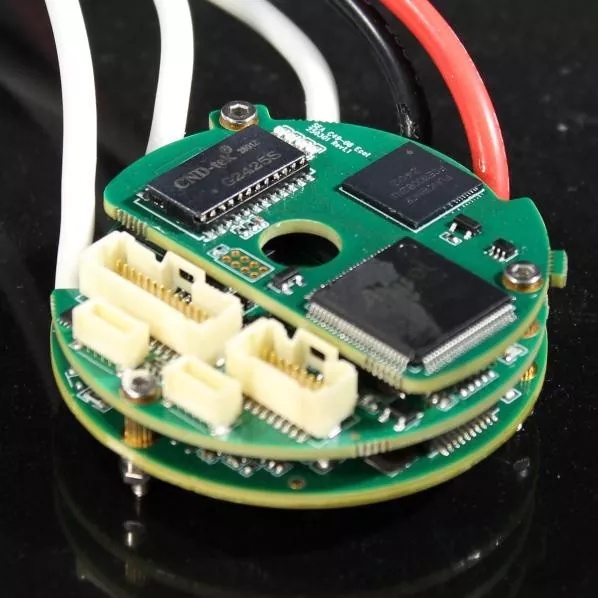

När det gäller märkström stöder SEA C49 en maximal bussström på 25A, vilket motsvarar en effektiv kontinuerlig ström på 17,7A, och en maximal kontinuerlig uteffekt på 2000W. C49:s struktur fortsätter designen av den nedre kraftmodulen, med drivmodulen och styrmodulen arrangerade sekventiellt uppåt.

Den största fördelen med den ringformade ihåliga strukturen är dess lämplighet för cirkulära produkter, såsom DC-servomotorer och ledmoduler.

Produktparameter (specifikation)

SEA C49 har en bussmärkström på 1-25A, en kontinuerlig effektiv ström på 0,7-17,7A och en maximal kontinuerlig uteffekt på 80-2000W.

Liksom andra produkter i SEA MOTION-serien stöder SEA C49 återkoppling från absolutkodare, inkrementella kodare, Hall, analog och resolvers. Den stöder också dubbel feedback, antingen inkrementell + absolut eller Hall + absolut.

När det gäller databehandling har SEA C49 en strömslingabandbredd större än en 4kHz sluten slinga, en strömsamplingstid på 40-125μs, en strömsamplingsfrekvens på 25kHz och en strömkommuteringsfrekvens på 3kHz.

Produktfunktion och applikation

Liksom alla SEA MOTION-seriens lågspännings DC-servomriktare kan SEAC49 appliceras på nästan alla avancerade applikationer. Den har en toroidformad ihålig kärna, liten storlek, hög effekt och stöder de flesta återkopplingsmetoder för encoder, inklusive dubbel återkoppling.

Produkten har hög bandbredd och linjäritet, med SEA C49 som erbjuder en maximal kontinuerlig uteffekt på 2000W. Andra produkter i SEA MOTION-serien erbjuder dock ännu högre uteffekt och stödjer högre strömmar.

Huvudapplikationerna för SEA C49 är följande:

1. Högpresterande integrerade servomotorer;

2. Gemensamma moduler

Produktionsdetaljer

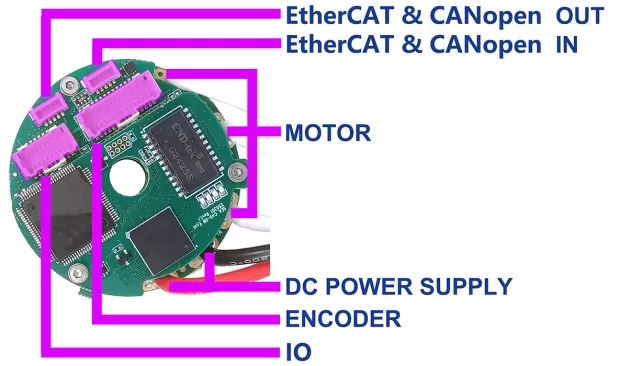

Gränssnittsdefinition av SEA C49

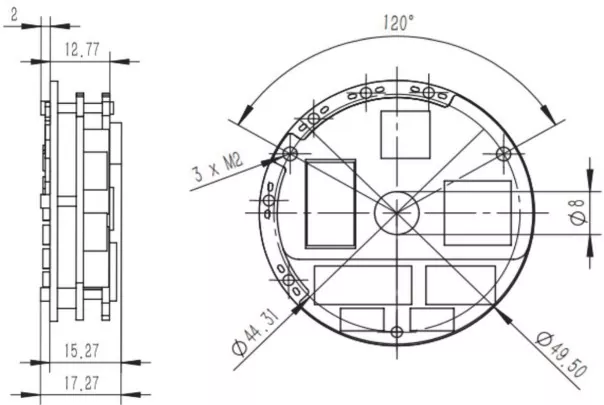

Produktstorlek / mm

Produktvideo
