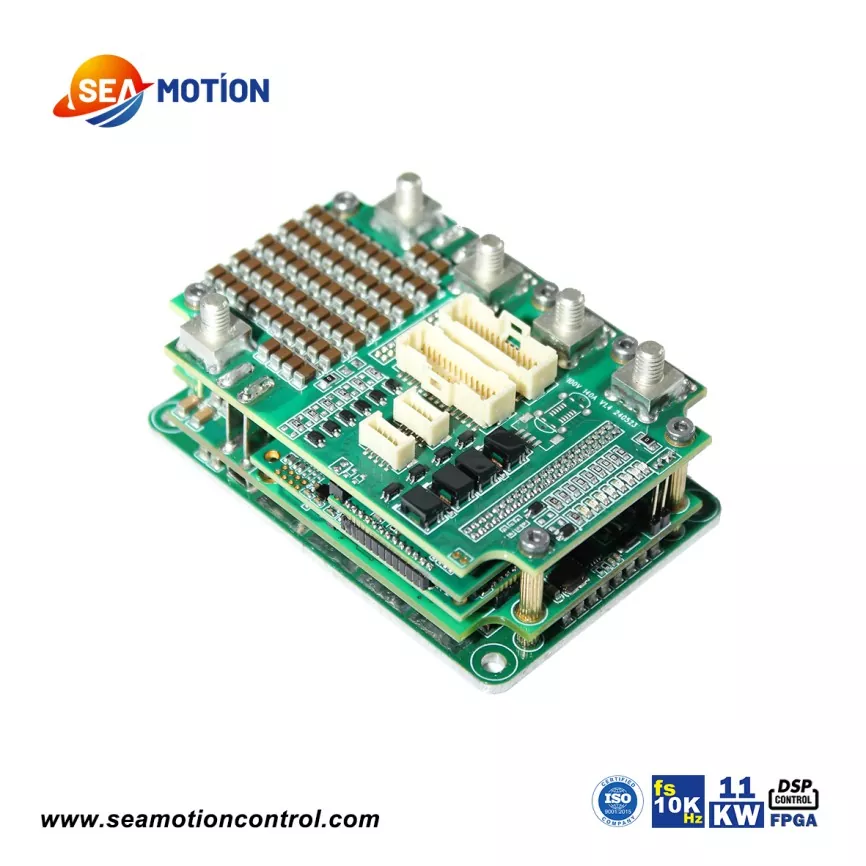

Kompakta DC-servoenheter

SEA 140A Compact DC servoenheter har en oöverträffad kompakt formfaktor och kraftfulla databehandlingsmöjligheter. Liksom SEA1-80A är SEA140A också baserad på en DSP+FPGA-arkitektur.

Detta ger produkten extremt kraftfulla databehandlingsmöjligheter – hög bandbredd, hög respons och parallell databehandling. SEA140A:s strömslinga samplingsfrekvens når också 10kHz, med exceptionell linjäritet.

När det gäller kontinuerlig effektiv uteffekt når SEA140A 11kW. Detta gör att våra produkter kan driva motorer med högre effekt med en bussström på 140A. När det gäller kodarfeedback stöder vi nästan alla populära typer av kodarfeedback. SEA140A stöder också inkrementell + absolut dubbel återkoppling och resolver + absolut dubbel återkoppling.

SEA MOTION-serien med högpresterande kompakta DC-servoenheter använder en 8-12 lager PCB-process. Produkterna använder en staplad, nitad struktur baserad på funktion – det undre lagret innehåller kraftmodulen, nästa lager drivmodulen, nästa lager kontrollmodulen, nästa lager kommunikationsmodulen och det översta lagret gränssnittskortet. Fördelarna med denna design är hög komponentdensitet, vilket möjliggör en mycket liten produktstorlek; funktionell partitionering minimerar störningar; och det undre aluminiumsubstratet förbättrar värmeavledningen för kraftkomponenterna. Nackdelarna är högre produktionskostnader och längre utvecklingscykler.

Produktparameter (specifikation)

SEA140A har maximala bussströmmar på 140A, 160A och 40A, vilket motsvarar maximala spänningar på 100V, 80V och 200V. Med en bussström på 140A är den kontinuerliga effektiva utströmmen 99A, och den maximala kontinuerliga uteffekten når 11kW. Det är viktigt att notera att den maximala spänningen vi refererar till är den högsta spänningen som produkten tål. Produkten ska vanligtvis inte fungera på högsta spänning under längre perioder. Vi rekommenderar en driftspänning mellan den lägsta matningsspänningen och den märkta matningsspänningen.

Produktfunktion och applikation

Liksom alla högpresterande kompakta DC-servoenheter i SEA MOTION-serien kan SEA140A appliceras på nästan alla avancerade applikationer. Den har en liten storlek, hög strömkapacitet, hög uteffekt och stöder praktiskt taget alla typer av kodaråterkoppling, inklusive inkrementell + absolut eller resolver + absolut dubbel återkoppling.

Med hög bandbredd, hög linjäritet och hög respons erbjuder SEA140A större kontinuerlig uteffekt jämfört med SEA1-80A. Vår FoU-avdelning undersöker för närvarande massproduktion av kiselkarbid som en kraftkomponent. Antagandet av kiselkarbid kommer att förbättra produktens prestanda ytterligare.

Huvudapplikationerna för SEA140A är följande:

1. Högpresterande integrerade servomotorer;

2. Skivspelare och utrustning för rörelsesimulering;

3. Integrerad krets och halvledarutrustning, såsom anordningar som involverar materialhantering och som kräver stora belastningar;

4. Industriell automationsutrustning;

5. Specialfordon och utrustning, såsom utrustning för autonom körning;

6. Stora AGV:er

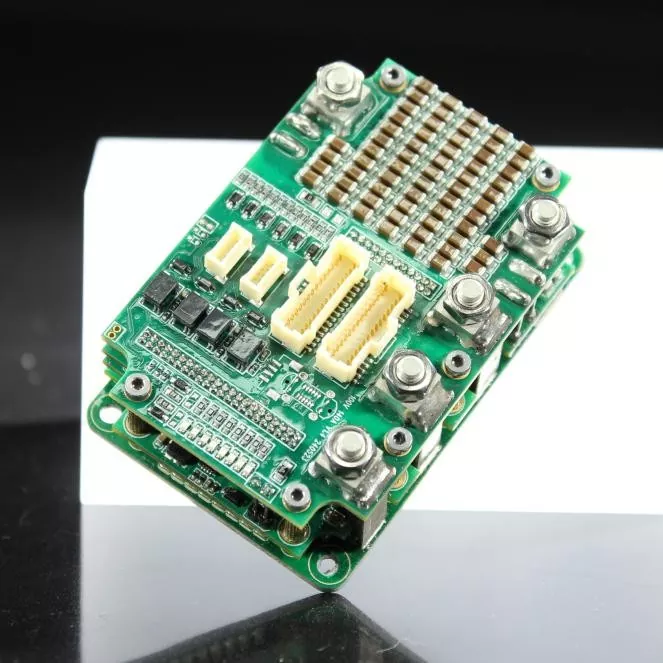

Produktionsdetaljer

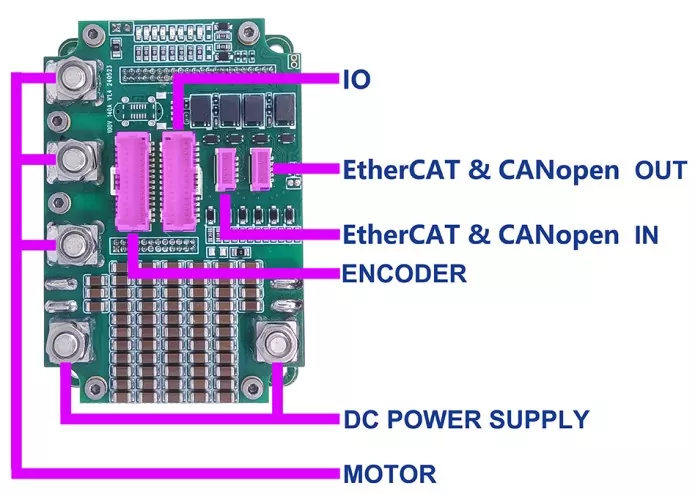

Gränssnittsdefinition för SEA 140A kompakt likströmsservoenhet

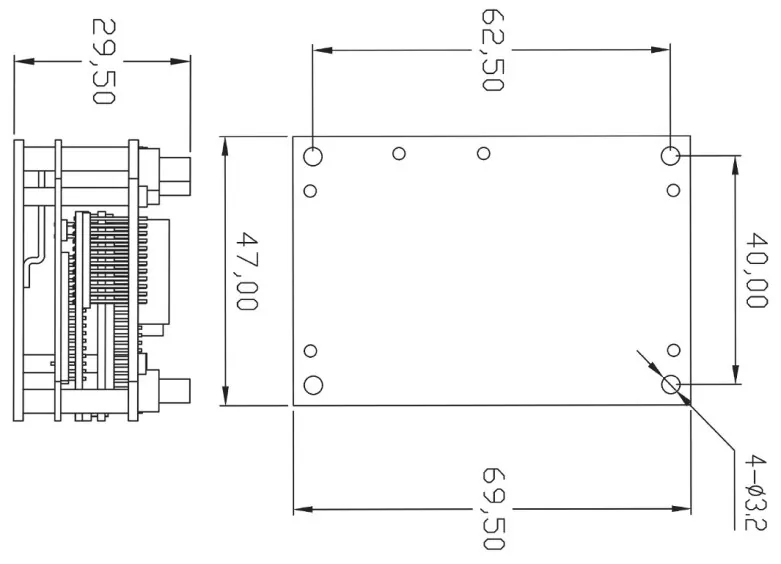

Produktstorlek / mm

Produktvideo
