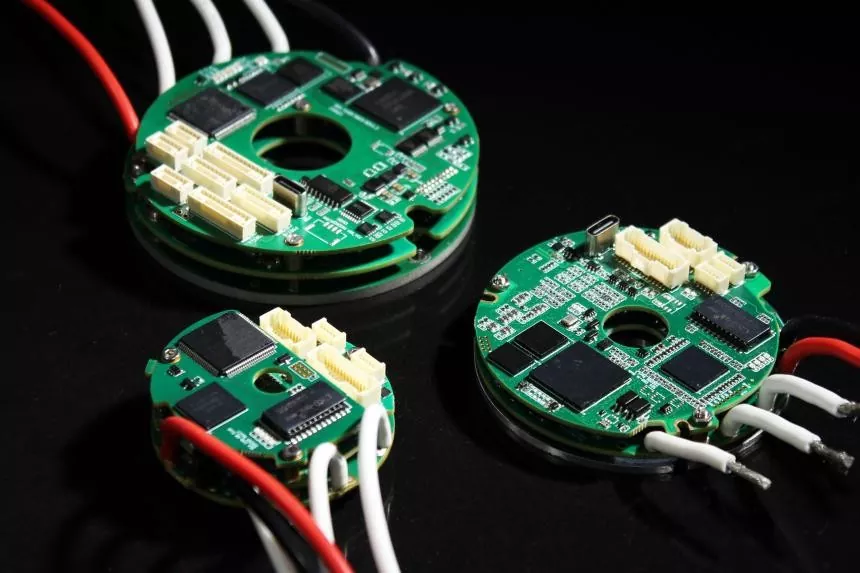

DC-servodrivenheter med hög precision

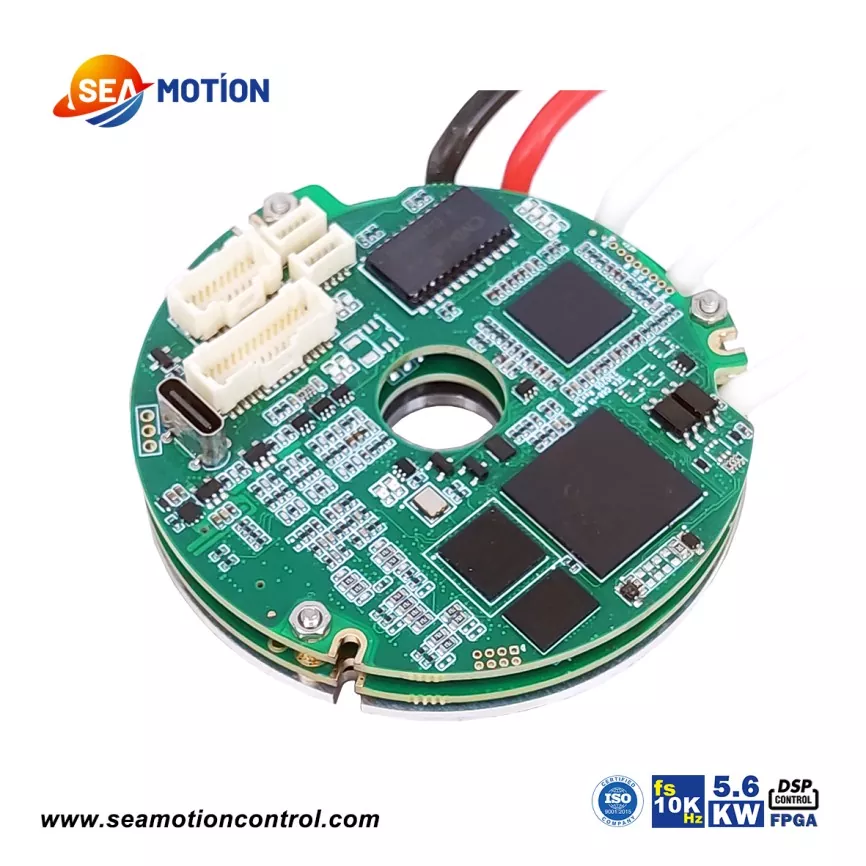

SEA C68 cirkulära High Precision DC-servodrivenheter är i SEA MOTION cirkulärserien. Som alla produkter i SEA MOTION-serien använder den en DSP+FPGA-arkitektur. Denna arkitektur erbjuder exceptionella databehandlingsmöjligheter. SEA C68 stöder EtherCAT- eller CANopen-busskommunikationsprotokoll och olika vanliga kodaråterkopplingar. När det gäller digitala in- och utgångar har SEA C68 6 digitala ingångar och 2 digitala utgångsportar.

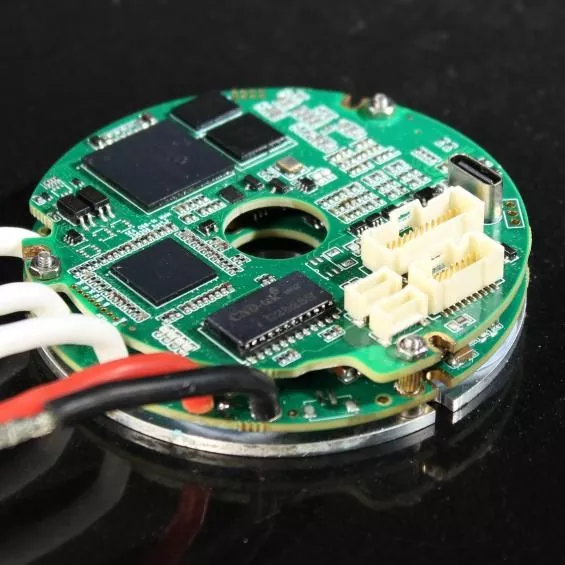

SEA C68 har en ytterdiameter på 68 mm och en ihålig struktur. Produkten är uppdelad i tre lager. Det undre lagret innehåller strömmodulen, som innehåller strömkomponenterna; mittskiktet innehåller drivmodulen; och det översta lagret innehåller styr- och kommunikationsmodulerna, tillsammans med olika gränssnitt.

Produktparameter (specifikation)

SEA C68 har en bussmärkström på 1-80A, en kontinuerlig effektiv ström på 0,7-56,5A och en maximal kontinuerlig uteffekt på 5600W. BOM för SEA C68 är identisk med den för SEA 1-80A. När det gäller återkopplingstyper för kodare, stöder SEA C68 återkoppling från absolutkodare, inkrementella kodare, halleffektsensorer, analoga signaler och upplösare. Liksom SEA 1-80A stöder SEA C68 också inkrementell + absolut dubbel återkoppling eller resolver + absolut dubbel återkoppling.

Produktfunktion och applikation

Liksom alla SEA MOTION-seriens High Precision DC-servomriktare kan SEA C68 appliceras på nästan alla avancerade tillverkningsområden. Den har en ihålig toroidformad design, en maximal bussström på 80A och en maximal kontinuerlig uteffekt på 5600W. SEA C68 stöder olika omkodaråterkopplingar, har IO- och STO-gränssnitt och stöder omgivningstemperaturer så låga som -45°C.

Den har en ihålig toroidformad design, liten storlek, hög effekt och stöd för de flesta kodaråterkopplingar, inklusive dubbel återkoppling.

Produkten har hög bandbredd och linjäritet, vilket är kärnparametrar för att utvärdera prestandan hos en enhetsprodukt.

Huvudapplikationerna för SEA C68 är följande:

1. Högpresterande integrerade servomotorer;

2. Högpresterande fogmoduler

Produktionsdetaljer

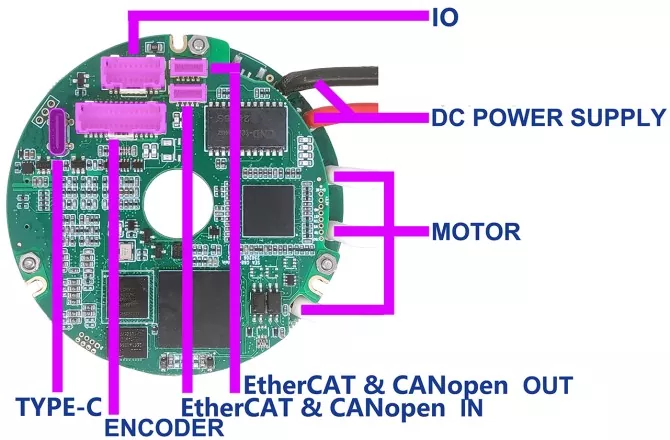

Gränssnittsdefinition av SEA C68

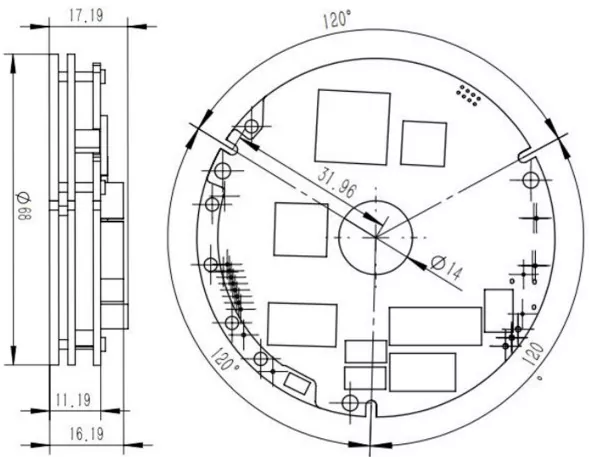

Produktstorlek / mm
