Hur kan en absolut envarvs fotoelektrisk kodare leverera exakt återkoppling i kompakta rörelsesystem

Jingyueutvecklar precisionskomponenter för rörelsekontroll för krävande automationsapplikationer, och dessAbsolute Single Turn Photoelectric Encoderär designad för kompakta system som kräver tillförlitlig vinkellägesåterkoppling. Med miniatyrdimensioner, 17-bitars upplösning, en ihålig axelstruktur, RS485-kommunikation och hastigheter upp till 20 000 RPM är denna kodare lämplig för robotik, miniatyrmotorer, medicinsk utrustning och precisionsautomation.

En absolut enkelvarv fotoelektrisk kodare är en precisionsroterande återkopplingsanordning som bestämmer axelns position inom ett helt varv. Till skillnad från en konventionell inkrementell kodare som förlitar sig på pulsräkning, ger en absolutkodare ett definierat positionsvärde som motsvarar axelvinkeln. Den fotoelektriska avkänningsprincipen använder optisk detektion för att uppnå högupplöst positionsmätning utan fysisk kontakt mellan avkänningskomponenter. För kompakta rörelsesystem gör kombinationen av 17-bitars upplösning, ett miniatyrområde på 8–26 mm ytterdiameter, hålaxelkonstruktion, RS485-utgång och en maximalt tillåten hastighet på 20 000 RPM denna typ av kodare lämplig för applikationer där utrymme, hastighet och positioneringsprestanda måste balanseras.

Innehållsförteckning

1. Vad är en Absolute Single Turn Photoelectric Encoder?
2. Hur fungerar en fotoelektrisk kodare?
3. Vilka är nyckelfunktionerna?
4. Vilka är de viktigaste tekniska specifikationerna?
5. Var används denna kodare?
6. Hur ska ingenjörer välja rätt kodare?
7. Vad bör man tänka på vid installationen?
8. Vanliga frågor
9. Slutsats

Vad är en Absolute Single Turn Photoelectric Encoder?

En absolut envarvs fotoelektrisk kodare är en roterande positionssensor utformad för att bestämma den exakta vinkelpositionen för en roterande axel inom 360 grader. Varje vinkelläge motsvarar ett unikt digitalt lägesvärde, vilket gör att styrsystemet kan identifiera axelpositionen direkt.

Termen "enkelvarv" betyder att kodaren mäter vinkelpositionen inom ett varv istället för att kontinuerligt följa flera varv. Detta gör den lämplig för roterande mekanismer där exakt envarvspositionering är det primära kravet.

"Fotoelektrisk" beskriver avkänningstekniken. Kodaren använder vanligtvis en ljuskälla, kodad optisk skiva och fotoelektriska detekteringskomponenter för att omvandla axelrotation till elektriska signaler. Eftersom avkänningsprocessen är beröringsfri kan optisk teknik ge stabil återkoppling samtidigt som man undviker mekanisk kontakt mellan avkänningselementen.

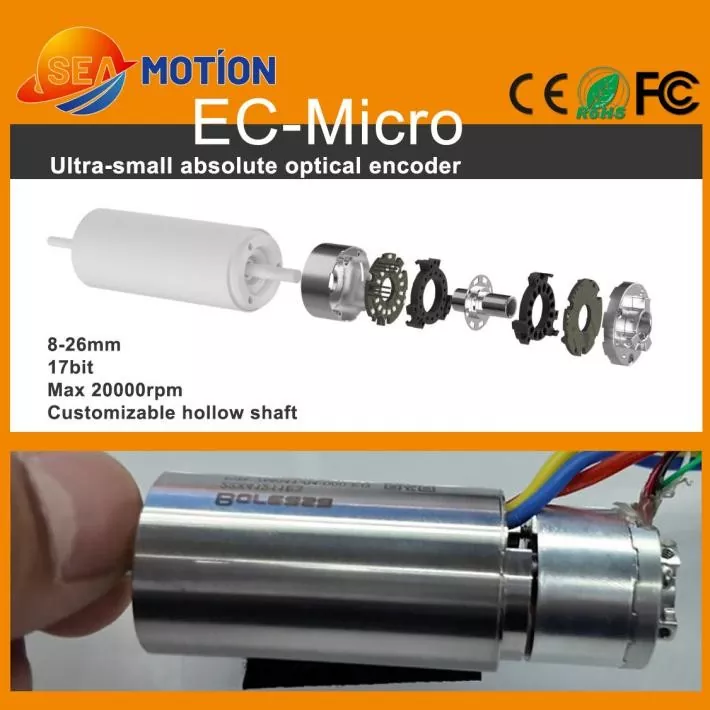

Miniatyrkonstruktionen är särskilt viktig för modern automationsutrustning. Med tillgängliga ytterdiametrar från cirka 8 mm till 26 mm kan en kompakt pulsgivare integreras i små motorer och mekanismer där installationsutrymmet är begränsat.

För ytterligare information om optisk återkopplingsteknik kan ingenjörer också utforska fotoelektriska kodarlösningar när de jämför olika roterande avkänningsteknologier.

Hur fungerar en fotoelektrisk kodare?

Funktionsprincipen för en absolut fotoelektrisk kodare involverar flera samordnade processer:

1. Axelrotation:Givaraxeln roterar tillsammans med motorn eller det mekaniska transmissionssystemet.
2. Optisk kodning:En precisionskodad skiva roterar med skaftet och skapar föränderliga optiska mönster.
3. Ljusdetektering:Fotoelektriska sensorer detekterar de optiska förändringarna som genereras av den roterande skivan.
4. Signalbehandling:Interna elektroniska kretsar bearbetar de detekterade signalerna till positionsinformation.
5. Digital utgång:Kodaren sänder positionsdata till rörelseregulatorn via det specificerade kommunikationsgränssnittet.

Denna process tillåter styrenheten att erhålla ett vinkellägesvärde istället för att endast förlita sig på ackumulerade rörelsepulser. Som ett resultat kan absolut positionsåterkoppling vara värdefull i precisionsrörelsetillämpningar där den aktuella axelpositionen måste identifieras exakt.

Vilka är nyckelfunktionerna?

Miniatyrstorlek för utrustning med begränsad utrymme

Kompakta automationsmekanismer har ofta mycket begränsat installationsutrymme. Kodarens intervall på 8–26 mm ytterdiameter tillåter konstruktörer att integrera positionsåterkoppling i miniatyrmotorer, robotleder, medicinska instrument och andra tätt anordnade mekanismer.

17-bitars upplösning

Kodaren ger 17-bitars upplösning, vilket gör att styrsystemet kan urskilja fina förändringar i vinkelläge. Hög upplösning är särskilt användbar i applikationer som involverar precisionspositionering, känsliga robotrörelser och kompakta servomekanismer.

Kodarupplösning bör dock inte förväxlas med övergripande systemnoggrannhet. Mekaniska toleranser, axeluppriktning, vibrationer, kontrollerprestanda, motoregenskaper och installationsförhållanden kan alla påverka det slutliga positioneringsresultatet.

Höghastighetskapacitet

Miniatyrmotorer kan arbeta med höga rotationshastigheter, särskilt i kompakta ställdon och precisionsutrustning. Den specificerade maximalt tillåtna hastigheten på upp till 20 000 RPM gör pulsgivaren lämplig för utvalda höghastighetsapplikationer när hela motorn och det mekaniska systemet är konstruerat därefter.

Hålaxelkonstruktion

En ihålig axelkonstruktion kan förenkla integrationen kring miniatyrmotoraxlar. Det kan också bidra till att minska det utrymme som krävs för mekanisk koppling jämfört med vissa konventionella solidaxelarrangemang.

RS485 digital kommunikation

Kodaren använder ett RS485-utgångsgränssnitt och stöder en specificerad baudhastighet på 2,5 Mbps. Detta tillhandahåller en digital kommunikationslösning för att överföra positionsinformation mellan kodaren och kompatibel styrelektronik.

Optisk avkänning

Fotoelektrisk avkänning ger en beröringsfri metod för positionsdetektering. Det kan vara särskilt användbart i applikationer där designers föredrar optisk återkoppling snarare än magnetisk avkänningsteknik.

Vilka är de viktigaste tekniska specifikationerna?

Att förstå de tekniska parametrarna är viktigt när man integrerar en kodare i en ny maskin. Följande tabell sammanfattar huvudspecifikationerna för miniatyrkodarkonfigurationen.

Den publicerade konfigurationen specificerar även M2-monteringsskruvar, ett femstifts PCB-lödningsgränssnitt, radiell axelförskjutning på ±0,1 mm och axiell förskjutning på ±0,1 mm. Dessa parametrar bör beaktas vid mekanisk och elektrisk integration.

Var används denna kodare?

Miniatyrmotorer

Kompakta motorer som används i precisionsutrustning behöver ofta återkopplingskomponenter som tar väldigt lite utrymme. En absolutkodare i miniatyr kan ge högupplöst positionsinformation utan att väsentligt öka den totala motorenhetens storlek.

Robotiska skickliga händer

Robothänder kräver flera kompakta ställdon för att kontrollera fingrar och leder. Positionsfeedback är viktig för att koordinera dessa rörelser, medan den lilla kodarens fotavtryck hjälper designers att upprätthålla en kompakt ställdonarkitektur.

Kärnlösa motorer

Kärnlösa motorer används i applikationer där låg tröghet och snabb dynamisk respons är viktiga. Att kombinera sådana motorer med en högupplöst kodare kan ge den feedback som krävs för exakt rörelsekontroll.

Medicinsk utrustning

Medicinsk precisionsutrustning kan innehålla miniatyrmotorer och positioneringsmekanismer. En kompakt optisk kodare kan övervägas för applikationer där noggrann roterande återkoppling krävs, förutsatt att hela produkten uppfyller de relevanta medicinska anordningarnas design och regulatoriska krav.

Industriell automation

Automatiserade maskiner, precisionspositioneringsmoduler, robotsystem och kompakta servomekanismer kan alla kräva pålitlig vinkelåterkoppling. Kodarens upplösning, kommunikationsgränssnitt och kompakta konstruktion gör den relevant för olika automationsapplikationer.

• Miniatyr servomotorer
• Precisionsrobotförband
• Robotisk fingerfärdiga händer
• Kärnlösa motorenheter
• Kompakta positioneringsmoduler
• Medicinska rörelsemekanismer
• Industriell automationsutrustning
• Höghastighets miniatyrställdon

Hur ska ingenjörer välja rätt kodare?

Att välja en kodare bör innebära mer än att bara jämföra upplösning. Ingenjörer bör utvärdera hela rörelsesystemet innan de slutför en modell.

1. Kontrollera tillgängligt utrymme:Bekräfta givarens diameter, höjd, monteringsposition och omgivande spel.
2. Matcha skaftet:Verifiera axeldiameter, krav på ihålig axel, kopplingsmetod och tillåten radiell och axiell förskjutning.
3. Utvärdera upplösning:Bestäm om 17-bitars upplösning uppfyller den erforderliga positionerings- och kontrollprestanda.
4. Bekräfta rotationshastighet:Jämför applikationens maximala driftshastighet med kodarens tillåtna hastighet.
5. Verifiera kommunikation:Se till att RS485-gränssnittet och kommunikationshastigheten är kompatibla med styrenheten.
6. Kontrollera strömkraven:Bekräfta 5V ±5% matningsbehov och strömförbrukning.
7. Tänk på miljöförhållanden:Granska driftstemperatur, skyddskrav, vibrationer, damm och andra miljöfaktorer.
8. Överväg anpassning:OEM-projekt kan kräva olika axelkonfigurationer, dimensioner, kablar, gränssnitt eller monteringslösningar.

För komplexa rörelsesystem rekommenderas det att utvärdera pulsgivaren tillsammans med motorn, frekvensomriktaren, styrenheten, den mekaniska transmissionen och återkopplingsalgoritmen. Detta tillvägagångssätt på systemnivå kan hjälpa till att säkerställa att den valda kodaren fungerar som förväntat efter integration.

Vad bör man tänka på vid installationen?

Korrekt installation är avgörande för att få stabil pulsgivaråterkoppling. Även en högupplöst sensor kanske inte levererar den förväntade systemprestandan om den mekaniska installationen introducerar överdriven felinställning eller vibrationer.

• Upprätthåll noggrann axelinriktning under monteringen.
• Undvik överdriven radiell eller axiell belastning på pulsgivarens axel.
• Följ de angivna monteringsmåtten och skruvkraven.
• Håll det optiska avkänningsområdet skyddat från olämplig kontaminering.
• Bekräfta strömförsörjningen innan du ansluter kommunikationsgränssnittet.
• Kontrollera RS485-ledningar och kommunikationsinställningar för styrenheten.
• Testa pulsgivaren vid låg hastighet innan du går till maximalt driftsområde.
• Validera positionsnoggrannhet och repeterbarhet under faktiska driftsbelastningar.

För OEM-utrustning bör testning helst täcka hela driftscykeln, inklusive acceleration, retardation, kontinuerlig rotation, positionering och nödstopp där så är tillämpligt.

Vanliga frågor

Vad betyder enkelvarv i en absolutkodare?

Single-turn innebär att pulsgivaren identifierar axelns vinkelläge inom ett helt 360-graders varv. Den är designad för applikationer där noggrann vinkelposition inom ett enda varv är det primära återkopplingskravet.

Vad är upplösningen för Absolute Single Turn Photoelectric Encoder?

Den refererade kodarkonfigurationen ger 17-bitars upplösning. Den praktiska positioneringsnoggrannheten för hela systemet kommer också att bero på mekanisk precision, axeluppriktning, motoregenskaper, styrenhetens prestanda och installationsförhållanden.

Vad är den maximala rotationshastigheten?

Den specificerade högsta tillåtna hastigheten är upp till 20 000 RPM. Ingenjörer bör bekräfta den erforderliga hastighetsprofilen och driftsförhållandena för hela motor- och kodarenheten innan implementering.

Använder kodaren ett RS485-gränssnitt?

Ja. Det specificerade utgångsgränssnittet är RS485, med en listad överföringshastighet på 2,5 Mbps. Styrkompatibilitet bör bekräftas före integration.

Är denna kodare lämplig för miniatyrmotorer?

Ja. Dess kompakta ytterdiameterområde, ihåliga axelkonfiguration, 17-bitars upplösning och höghastighetskapacitet gör den lämplig för utvalda miniatyrmotorer och kompakta ställdonstillämpningar.

Vilket driftstemperaturområde anges?

Det angivna driftstemperaturområdet är -20°C till 85°C. Den slutliga applikationen bör utvärderas för faktiska termiska förhållanden, särskilt när givaren är installerad inuti ett slutet motor- eller utrustningshölje.

Kan kodaren anpassas för OEM-applikationer?

Anpassning kan övervägas enligt projektets krav. Ingenjörer bör tillhandahålla detaljer som axeldimensioner, tillgängligt installationsutrymme, kommunikationskrav, motorspecifikationer, driftshastighet och miljöförhållanden när de diskuterar en OEM-lösning.

Slutsats

EnAbsolute Single Turn Photoelectric Encoderkan ge exakt digital vinkelåterkoppling samtidigt som den behåller ett kompakt mekaniskt fotavtryck. Med 17-bitars upplösning, RS485-kommunikation, ett miniatyrområde på 8–26 mm i diameter, ihålig axelkonstruktion och en maximalt tillåten hastighet på 20 000 RPM, kan denna typ av kodare uppfylla återkopplingskraven för många miniatyrsystem för rörelsekontroll. Från robotiska fingerfärdiga händer och kärnlösa motorer till medicinska mekanismer och industriell automationsutrustning, rätt kodarval kan hjälpa till att skapa en mer exakt och utrymmeseffektiv rörelsearkitektur.

Om du utvecklar ett miniatyrservosystem, robotaktuator, precisionsmotor eller automatiserad positioneringsmodul och behöver hjälp med att välja lämplig kodarkonfiguration,kontakta ossidag för tekniska specifikationer, applikationssupport, anpassningsalternativ och en OEM-offert från Jingyue.
