Eftersom industriell automation kräver högre noggrannhet, snabbare cykeltider och mer pålitlig rörelsekontroll,SJÖRÖRELSEger avanceradlinjär drivmotorlösningar utformade för krävande precisionsapplikationer. Genom att omvandla elektrisk energi direkt till linjär rörelse eliminerar dessa motorer behovet av konventionella mekaniska transmissionskomponenter i drivbanan, vilket hjälper utrustningstillverkare att förbättra positioneringsprestandan, minska glapprelaterade fel och optimera produktionseffektiviteten.
Artikelsammanfattning:En linjär drivmotor ger direkt, kontrollerad linjär rörelse för precisionstillverkning och automatiserad utrustning. Den här guiden förklarar hur tekniken fungerar, jämför järnkärna och järnfria konstruktioner, granskar viktiga prestandaparametrar och utforskar tillämpningar inom halvledartillverkning, CNC-bearbetning, ny energiproduktion och industriell inspektion. Den beskriver också praktiska urvalskriterier för att hjälpa ingenjörer och inköpsteam att hitta en lämplig lösning.
En linjär drivmotor är ett elektromagnetiskt ställdon som genererar rörelse i rak linje direkt, snarare än att producera roterande rörelse som måste omvandlas genom en kulskruv, rem eller växelmekanism. Den används ofta i applikationer där exakt positionering, snabb acceleration, mjuk rörelse och repeterbar drift är avgörande.
I ett typiskt direktdrivningsarrangemang samverkar en elektromagnetisk rörlig komponent med ett permanentmagnetspår för att generera dragkraft. När den integreras med en lämplig servodrivning, positionsåterkopplingsanordning och linjär styrning blir motorn en del av en kontrollerad rörelseaxel.
Till skillnad från konventionella skruvdrivna system tar en direktdriven design bort mekaniskt transmissionsspel från drivbanan. Detta gör den särskilt attraktiv för applikationer som kräver täta riktningsändringar, höghastighetspositionering och konsekvent rörelsenoggrannhet.
SJÖRÖRELSE erbjuder flera linjära motorkonfigurationer, inklusive SMJ-serien med platt magnetisk järnkärna, SMUC mellanliggande magnetisk järnkärna-serie, SMU-H bilateral magnetisk järnkärna-serie och SMU bilateral magnetisk järnfri serie. Halvslutna SMJE- och helt slutna SMJD-konfigurationer finns också tillgängliga för applikationsspecifika krav.
För mer produktinformation, besök produktsidan för SEA MOTION linjär drivmotor.
Arbetsprincipen för en linjär drivmotor är baserad på elektromagnetisk kraft. En kompatibel servodrivning levererar kontrollerad elektrisk ström till motorlindningarna. Det resulterande magnetfältet samverkar med permanentmagneterna längs motorbanan och genererar linjär dragkraft.
Styrenheten justerar ström- och rörelsekommandon enligt önskad position, hastighet och acceleration. När en återkopplingsanordning är inbyggd kan styrsystemet kontinuerligt jämföra faktisk rörelse med målpositionen och korrigera avvikelser.
Ett typiskt linjärt rörelsesystem inkluderar följande komponenter:
Eftersom motorn genererar linjär dragkraft direkt undviker den stigningsfel, glapp och transmissionskompatibilitet som kan påverka skruv- eller remdrivna mekanismer. Den totala noggrannheten beror dock fortfarande på kodaren, servojusteringen, guidekvaliteten, termisk stabilitet, monteringsprecision och maskinstruktur.
Direktdrift eliminerar mekaniskt transmissionsspel, vilket gör det lättare att uppnå konsekvent positionering och repeterbarhet. Detta är värdefullt för precisionsskärning, placering av elektroniska komponenter, optisk inspektion och automatiserad montering.
Linjärmotorer kan reagera snabbt på förändringar i rörelsekommandon. I lämpliga konfigurationer möjliggör detta kortare överföringstider, snabbare fram- och återgående rörelser och förbättrad genomströmning i högcykelproduktionsutrustning.
Att ta bort skruven, remmen eller växellådan från drivbanan minskar slitaget i samband med dessa komponenter. Underhållskraven kan därför minska, även om styrningar, lager, kylutrustning och andra systemkomponenter fortfarande kräver lämplig service.
Med lämplig återkoppling och kontrollinställning kan en linjär drivmotor ge stabil rörelse över upprepade driftscykler. Detta hjälper tillverkare att upprätthålla konsekventa bearbetningsförhållanden under precisionsinspektion, limning, dispensering och bearbetning.
Linjärmotorer kan stödja kortslagspositionering, långa rörelser och synkroniserade fleraxliga arrangemang. Deras lämplighet beror på önskad dragkraft, spårlängd, installationsutrymme, termisk design och styrarkitektur.
Olika linjära motorstrukturer adresserar olika tekniska prioriteringar. Valet mellan järnkärna och järnfria konstruktioner bör baseras på applikationens dragkraftskrav, kraftrippeltolerans, magnetisk attraktion, termiskt beteende och tillgängligt installationsutrymme.
| Motordesign | Huvudegenskaper | Potentiella applikationer | Urvalsövervägande |
|---|---|---|---|
| Platt magnetisk järnkärna | Kompakt magnetisk struktur och hög dragkraftspotential | CNC-utrustning och industriell automation | Utvärdera kraftrippel och magnetisk attraktion |
| Mellanliggande magnetisk järnkärna | Alternativt magnetiskt och mekaniskt arrangemang | Specialiserade precisionsrörelseaxlar | Kontrollera monteringsgeometri och önskad dragkraft |
| Bilateral magnetisk järnkärna | Dubbelsidigt magnetiskt arrangemang | Högdynamisk industriell positionering | Bedöm strukturell integration och magnetiska krafter |
| Bilateral magnetisk strykfri | Ingen järnkärna i den rörliga spolenheten | Precisionsinspektion, elektronisk montering och applikationer med låg kraft-rippel | Bekräfta kontinuerliga dragkrafts- och termiska gränser |

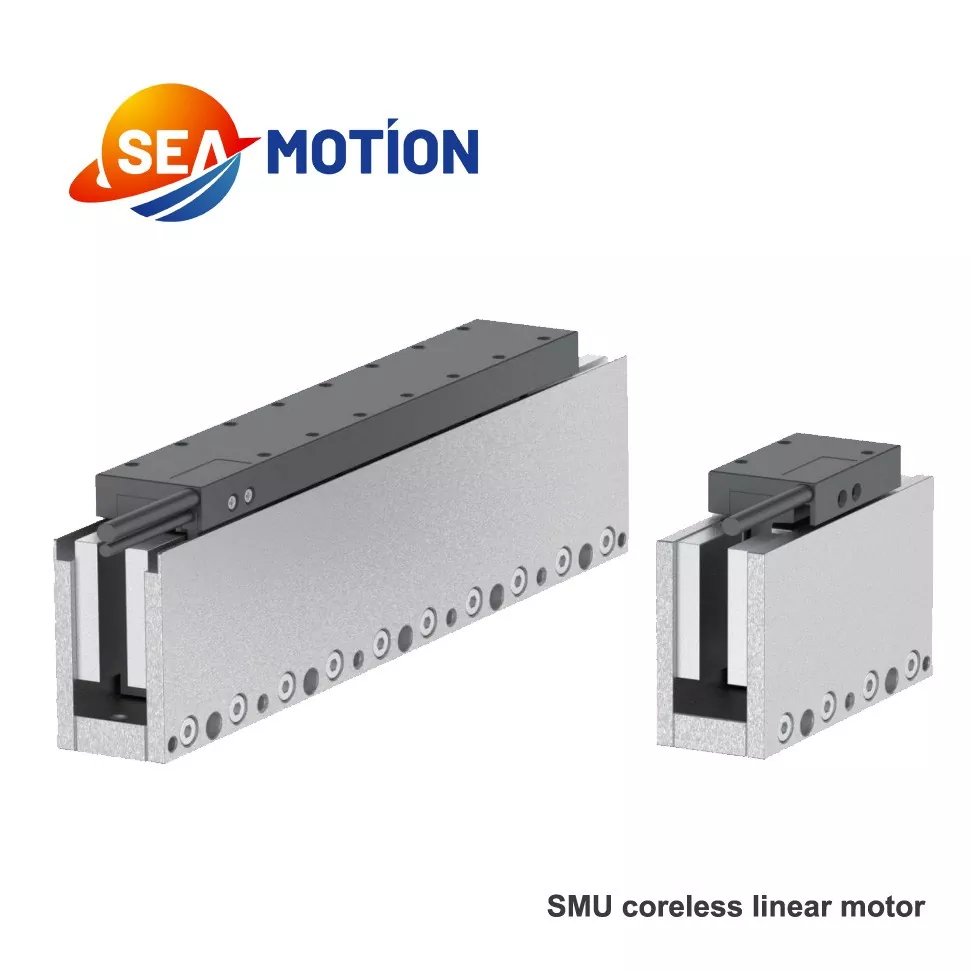

SJÖRÖRELSEs SMU-serie ger ett strykfritt alternativ för applikationer där mjuk rörelse och låg magnetisk attraktion är viktiga designöverväganden. SMJ-, SMUC- och SMU-H-familjerna tillhandahåller järnkärnalternativ för andra kombinationer av dragkraft, storlek och integrationskrav.
Designegenskaperna varierar beroende på modell. Ingenjörer bör granska relevanta kraft-hastighetskurvor, måttritningar och driftgränser innan de slutför ett motorval.
Att välja en linjär drivmotor kräver mer än att jämföra maximal hastighet eller maximal dragkraft. Motorn måste uppfylla både de kortvariga kraven på acceleration och de kontinuerliga kraven i produktionscykeln.
Följande tabell sammanfattar representativa specifikationer som publicerats för SEA MOTION SMU21 järnfria linjärmotorer.
| Parameter | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Högsta dragkraft | 105 N | 210 N | 315 N | 420 N |
| Kontinuerlig dragkraft | 30 N | 60 N | 90 N | 120 N |
| Spolens längd | 78 mm | 138 mm | 198 mm | 258 mm |
| Maximal kontinuerlig effekt | 49 W | 100 W | 145 W | 195 W |
| Magnetisk tonhöjd | 30 mm | 30 mm | 30 mm | 30 mm |
Viktig:Tabellen sammanfattar värden på modellnivå från den publicerade seriespecifikationen. Maximal hastighet, ström, lindningskonfiguration och andra elektriska egenskaper varierar beroende på modell och lindningsalternativ. Konsultera tillverkarens fullständiga datablad innan du fattar tekniska beslut.
När du granskar ett specifikationsblad, prioritera dessa parametrar:
För den mest tillförlitliga jämförelsen, utvärdera förväntad belastning, accelerationsprofil, arbetscykel och termiska förhållanden tillsammans istället för att välja en motor baserad på en enda rubrikspecifikation.
Kombinationen av direktdrift, dynamisk respons och kontrollerbar positionering gör linjära drivmotorer lämpliga för ett brett spektrum av industriella applikationer.
Waferhantering, precisionsinriktning, inspektionssteg och bearbetning av displaypaneler kan kräva repeterbara rörelser med minimala positioneringsfel. Linjära motorer hjälper utrustningsdesigners att bygga responsiva rörelseaxlar för dessa krävande processer.
Höghastighetsbearbetningscenter, laserskärningssystem och precisionsgraveringsutrustning kan dra nytta av snabb acceleration och avlägsnande av skruvdragningsspel. Maskinstyvhet, skärkrafter och termisk kontroll är fortfarande viktiga för den slutliga bearbetningsnoggrannheten.
Batterielektrodhantering, stapling, komponentinriktning och inspektion av fotovoltaiska celler involverar ofta upprepade höghastighetsrörelser. En motor av rätt storlek kan hjälpa till att koordinera dessa operationer samtidigt som den bibehåller konsekvent positionering.
Elektroniktillverkning använder precisionsrörelse för komponentplacering, dispensering, limning, sortering och visuell inspektion. Direktdrivna axlar kan stödja korta cykeltider och kontrollerad rörelse över upprepade operationer.
Bildplattformar, laboratorieinstrument och vetenskaplig mätutrustning kan kräva mjuk, kontrollerad rörelse. Lämplig motor och återkopplingssystem måste väljas i enlighet med buller, noggrannhet, renhet, säkerhet och arbetscykelkrav.
SJÖRÖRELSE utvecklar också utrustning baserad på linjärmotorteknik, inklusive högprecisionslaserskärning och visuell igenkänning och inspektionssystem. Utforska dess linjärmotorlösningar för att förstå det bredare produktsortimentet.
En strukturerad urvalsprocess hjälper till att minska tekniska förändringar och undvika underdimensionerade eller onödigt dyra rörelsekomponenter. Innan du begär en offert, definiera driftsvillkoren så tydligt som möjligt.
Det är också användbart att fråga leverantören om måttritningar, kraft-hastighetskurvor, elektriska specifikationer, rekommenderad drivkompatibilitet och teknisk support under driftsättning.
För inköpsteam inkluderar ytterligare överväganden produktionskonsistens, inspektionsprocedurer, leveranskapacitet, reservdelstillgänglighet och support efter försäljning. SEA MOTION rapporterar att dess uppgraderade rena verkstad togs i drift i början av 2026, vilket ökar produktionskapaciteten och stödjer förbättrad produktkonsistens och leveranseffektivitet.
En konventionell roterande servomotor producerar rotationsrörelser som kan kräva en kulskruv, rem eller växellåda för att skapa linjär förskjutning. En linjär drivmotor genererar direkt dragkraft direkt, vilket eliminerar behovet av de mekaniska transmissionskomponenterna i drivbanan.
Ja. Linjärmotorer kan ge snabb acceleration och höghastighetspositionering när motorn, servodrivningen, återkopplingssystemet och den mekaniska strukturen är korrekt matchade. Den prestanda som kan uppnås beror på den specifika modellen och applikationsförhållandena.
Järnkärnmotorer använder en järnkärna i den elektromagnetiska enheten och kan ge hög dragkraft i en kompakt design. Järnfria motorer eliminerar järnkärnan i den rörliga spolenheten, vilket kan minska kuggning och magnetisk attraktion. Det bästa valet beror på applikationens dragkraft, jämnhet och integrationskrav.
Den direktdrivna mekanismen eliminerar slitage i samband med konventionella skruv- eller remtransmissioner. Det kompletta rörelsesystemet kan dock fortfarande kräva styrsmörjning, kabelinspektion, rengöring, underhåll av kylsystemet och periodiska prestandakontroller.
Beräkna kraften som krävs under hela arbetscykeln, inklusive acceleration, friktion, externa belastningar och processkrafter. Utvärdera sedan driftcykeln och de termiska förhållandena. Den valda motorn måste uppfylla såväl kontinuerliga krav som toppkraftskrav.
SJÖRÖRELSE erbjuder linjärmotorserier SMJ, SMUC, SMU-H och SMU, tillsammans med halvslutna SMJE- och helt slutna SMJD-konfigurationer. Tillgänglighet och lämplighet bör bekräftas med tillverkaren i enlighet med erforderlig rörelse, kraft, installationsförhållanden och tillämpning.
Ange erforderlig dragkraft, rörlig massa, slaglängd, maximal hastighet, acceleration, driftscykel, installationsmått, strömförsörjning, återkopplingskrav och avsedd tillämpning. Att dela relevanta ritningar eller befintliga utrustningsspecifikationer kan också hjälpa leverantören att rekommendera en lämplig konfiguration.
En linjär drivmotor är ett värdefullt alternativ för tillverkare som söker exakt positionering, snabb dynamisk respons och minskat beroende av mekaniska transmissionskomponenter. Dess fördelar kan vara särskilt betydande inom halvledarutrustning, CNC-bearbetning, batteriproduktion, elektronisk montering och automatiserad inspektion. Framgångsrik implementering kräver dock noggrann utvärdering av dragkraft, hastighet, termiska gränser, återkoppling och mekanisk integration.
SJÖRÖRELSE tillhandahåller flera linjära motorkonfigurationer och tekniskt stöd för industriella motion control-applikationer. Om du utvärderar en ny maskindesign eller uppgraderar en befintlig rörelseaxel, besök produktsidan för linjär drivmotor för att granska de tillgängliga alternativen. Kontakta SEA MOTION för att diskutera dina driftskrav, jämföra lämpliga modeller och få produktspecifikationer och en offert. För en skräddarsydd rekommendation och hjälp med ditt nästa automationsprojekt,kontakta ossi dag.
