Jingyueger avanceradRamlösa vridmomentmotorerför ingenjörer och utrustningstillverkare som söker kompakta, högt vridmoment, direktdrivna rörelselösningar. Genom att separera rotorn och statorn från konventionella motorhus möjliggör denna arkitektur mer flexibel mekanisk integration, hög dynamisk respons och exakt roterande rörelse för robotik, halvledarutrustning, medicinska system, CNC-maskiner och andra krävande applikationer.
Ramlösa vridmomentmotorer är designade för att placera motorn direkt inuti den mekaniska strukturen istället för att förlita sig på en konventionell inbyggd motor, växellåda, koppling eller remtransmission. Denna direktdrivna arkitektur kan minska mekaniska transmissionsförluster samtidigt som den ger hög vridmomentdensitet, låg rotortröghet, hög styvhet och responsiv rörelsekontroll. För modern automationsutrustning gör möjligheten att anpassa lindningsmönster, magnetiska kretsar, dimensioner och ledningskonfigurationer ramlösa motorer särskilt värdefulla när installationsutrymme, positioneringsprestanda och mekanisk integration är avgörande.
1. Vad är ramlösa vridmomentmotorer?
2. Varför är ramlösa vridmomentmotorer viktiga?
3. Vilka är de huvudsakliga fördelarna?
4. Hur ska du utvärdera motorspecifikationer?
5. Var används ramlösa vridmomentmotorer?
6. Hur kan ingenjörer välja rätt motor?
7. Vad bör beaktas vid integration?

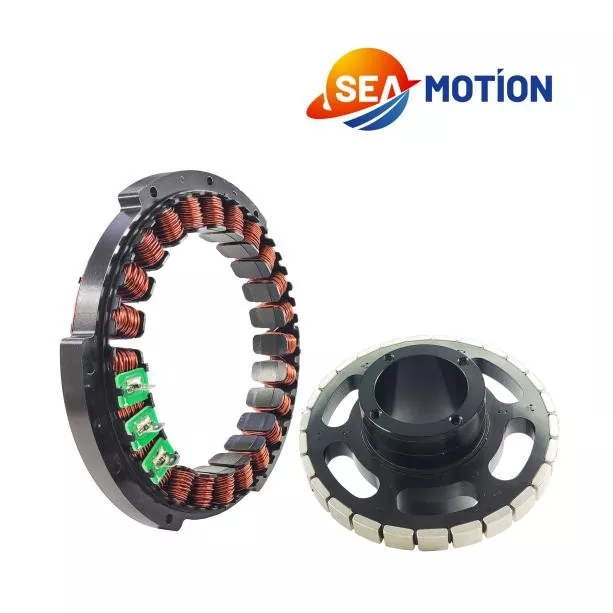

En ramlös vridmomentmotor är en direktdriven permanentmagnet synkronmotor som levereras primärt som separata rotor- och statorenheter snarare än som en komplett motor. Komponenterna kan integreras direkt i kundens mekaniska struktur, vilket gör att maskinkonstruktören kan bestämma hölje, lager, axelarrangemang, kodarposition och andra mekaniska element enligt applikationen.
Till skillnad från en traditionell servomotor som ofta kräver en växellåda, koppling eller rem för att överföra vridmoment till lasten, placerar en ramlös design den elektromagnetiska vridmomentkällan direkt vid rotationspunkten. Detta kan förenkla den mekaniska transmissionsvägen och eliminera glapp i samband med konventionella växeldrivna system.
Designen är särskilt användbar när utrustningen kräver en kompakt struktur, högt vridmoment-till-volymförhållande, snabb acceleration och retardation eller exakt roterande positionering. Beroende på modell och lindningskonfiguration kan tillgängliga produkter täcka olika spännings-, hastighets-, vridmoment-, ström- och effektkrav.
När industriell utrustning blir mindre och mer intelligent kan konventionella motorarrangemang skapa mekaniska begränsningar. En komplett servomotor kräver installationsutrymme för sitt hölje och kan även kräva ytterligare transmissionskomponenter. Dessa komponenter ökar antalet mekaniska gränssnitt mellan motor och last.
Ramlösa vridmomentmotorer ger ett annat tillvägagångssätt. Rotorn och statorn kan bäddas in i maskinstrukturen, vilket gör att ingenjörer kan bygga motorn runt applikationen snarare än att designa om applikationen runt en standardmotorkropp.
Hög vridmomentdensitet är en av de främsta anledningarna till att ingenjörer överväger ramlös motorteknologi. Genom att ta bort onödiga hölje och transmissionskomponenter kan motorn integreras närmare lasten. Detta är särskilt värdefullt i robotförband, roterande bord, halvledarsteg och andra applikationer där den tillgängliga installationsvolymen är begränsad.
Traditionella växelbaserade växellådssystem kan introducera glapp, överensstämmelse och mekaniska fel. En direktdriven motor eliminerar behovet av många av dessa transmissionskomponenter. I kombination med en lämplig högupplöst återkopplingsenhet och servokontroller kan det resulterande systemet ge mycket responsiv positioneringsprestanda.
Låg rotortröghet gör att motorn kan ändra hastighet snabbt. Denna egenskap är värdefull för utrustning som utför frekventa start-stopp-cykler, snabb positionering eller upprepade riktningsändringar. Inom precisionsautomation kan snabbare respons bidra till kortare cykeltider samtidigt som kontrollerad rörelse bibehålls.
Eftersom rotorn och statorn är separata komponenter har designers större frihet att bestämma hur motorn passar in i maskinen. Ihåliga strukturer kan också övervägas när kablar, pneumatiska ledningar, optiska banor eller andra komponenter behöver passera genom den roterande enheten.
Olika tillämpningar kräver olika motoregenskaper. En professionell leverantör kan stödja variationer i lindningsmönster, magnetkretsdesign, förpackningsmetoder, ledningsarrangemang och fysiska dimensioner. Detta gör ramlös teknologi lämplig för både standardutrustning och specialiserade OEM-projekt.
Det räcker inte att välja en motor enbart efter dess nominella vridmoment. Ingenjörer bör utvärdera hela driftspunkten, inklusive spänning, hastighet, kontinuerligt vridmoment, toppvridmoment, ström, termiska förhållanden, rotortröghet och kontrollkrav.
| Specifikation | Varför det spelar roll | Typiskt tekniskt övervägande |
|---|---|---|
| Märkspänning | Definierar elektriska driftkrav | Matcha den tillgängliga servodrivningen och kraftarkitekturen |
| Nominell hastighet | Bestämmer kontinuerlig driftkapacitet | Tänk på nödvändig driftshastighet och accelerationsprofil |
| Nominellt vridmoment | Representerar kontinuerlig vridmomentkapacitet | Inkludera lastmoment och applikationssäkerhetsmarginal |
| Högsta vridmoment | Stöder kortvariga högbelastningsförhållanden | Viktigt för acceleration och dynamisk rörelse |
| Märkström | Påverkar drivkraft och termiska krav | Se till att styrenheten kontinuerligt kan leverera erforderlig ström |
| Toppström | Bestämmer kortsiktig dynamisk produktion | Kontrollera frekvensomriktarens toppströmskapacitet |
| Lindningsparametrar | Påverka elektrisk respons och kontrollinställning | Matcha motorparametrar med det valda servosystemet |
Tillgängliga konfigurationer kan till exempel sträcka sig från små motorer som 25LW01, klassad till 0,05 N·m, till större konfigurationer som 76ZWS03, som ger ett nominellt vridmoment på 3,3 N·m och ett toppvridmoment på 10 N·m. Det korrekta valet beror på den fullständiga rörelseprofilen snarare än enbart motorstorlek.
Den flexibla mekaniska strukturen hos en ramlös motor gör den lämplig för många precisionsindustrier. Typiska applikationer inkluderar:
För mer information om produktarkitekturen och tillgängliga konfigurationer kan ingenjörer granskaRamlösa Torque Motors produktsida.
En systematisk urvalsprocess hjälper till att förhindra underdimensionering, överdriven uppvärmning och kompatibilitetsproblem. Innan du begär en motoroffert bör ingenjörer definiera följande parametrar:
Genom att dela dessa detaljer med en teknisk leverantör kan motorkonfigurationen utvärderas enligt den verkliga belastningsprofilen istället för att endast förlita sig på en nominell motorkapacitet.
Ramlösa motorer erbjuder mekanisk frihet, men framgångsrik integration kräver noggrann ingenjörskonst. Rotorn och statorn måste installeras med lämplig koncentricitet, luftspaltkontroll, mekanisk styvhet och termisk hantering.
Elmontering är lika viktigt. Statorlindningen måste vara korrekt ansluten till frekvensomriktaren, medan återkopplingssystemet måste vara exakt inriktat med motorns mekaniska läge. För höghastighetsapplikationer kräver rotorns strukturella styrka och magnetretention också noggrant övervägande.
Tillverkningsprocesser kan innefatta precisionsrotorbearbetning, magnetbindning, automatiserad eller specialiserad lindning, lindningsorganisation, lödning, vakuumgjutning, limhärdning, ytrengöring och elektrisk prestandatestning. Dessa steg påverkar direkt motorisk konsistens och långsiktig tillförlitlighet.
För OEM-projekt kan anpassning även sträcka sig bortom dimensioner. Lindningsmönster, magnetkretsdesign, kabeldragningsmetoder och förpackningsmetoder kan anpassas efter utrustningskrav.
En konventionell servomotor integrerar normalt sitt hus, axel, lager och andra mekaniska element i en komplett motorenhet. En ramlös vridmomentmotor tillhandahåller i första hand rotorn och statorn, vilket gör att kunden kan integrera dessa komponenter direkt i maskinen. Detta kan skapa en mer kompakt direktdriven struktur.
Ja. Beroende på leverantör och applikation kan anpassning innefatta motordimensioner, lindningsmönster, magnetkretsdesign, ledningsmetoder och förpackning. Skräddarsydda lösningar är särskilt användbara för robotik, precisionssteg, medicinsk utrustning och specialiserade OEM-maskiner.
Själva motorn kan levereras utan en integrerad återkopplingsenhet, men precisionsservoapplikationer kräver vanligtvis en kodare eller annan återkopplingslösning. Återkopplingsenheten gör att regulatorn kan övervaka rotorns position och reglera motorn enligt applikationens positionerings- och hastighetskrav.
Ja. Deras kompakta struktur, direktdriftskapacitet, höga vridmomentdensitet och flexibla mekaniska integration gör dem väl lämpade för robotförband. Ingenjörer kan kombinera motorn med lämpliga lager, pulsgivare, styrenheter och strukturella komponenter för att skapa en skräddarsydd fogarkitektur.
Ange erforderligt vridmoment, hastighet, spänning, accelerationsprofil, installationsmått, arbetscykel, miljöförhållanden, återkopplingskrav och förväntad kvantitet. Dessa detaljer hjälper leverantören att rekommendera en lämplig motorkonfiguration och identifiera potentiella termiska eller mekaniska begränsningar tidigt.
Ramlösa vridmomentmotorer erbjuder en kraftfull kombination av direktdriftsprestanda, kompakt integration, hög vridmomentdensitet, lågt mekaniskt glapp och dynamisk respons. För robotik, halvledarutrustning, CNC-system, medicinsk utrustning och andra precisionsmaskiner ger de ingenjörer större frihet att optimera hela rörelsearkitekturen. Om du utvecklar en ny maskin eller uppgraderar en befintlig roterande axel,kontakta ossför att diskutera ditt vridmoment, hastighet, dimension, spänning och anpassningskrav och hitta en rörelselösning som matchar din applikation.
