SEA MOTION kärnlös borstlös motor är en högkvalitativ precisionsrörelsekomponent som är oberoende utvecklad för ultrastabila och högdynamiska industriella scenarier, beroende på företagets professionella tekniska forskarteam. Till skillnad från konventionella borstlösa motorer, antar den innovativ optimerad lindningsstruktur och egenutvecklad automatisk lindningsprocess, vilket effektivt förbättrar motorns driftseffektivitet och totala livslängd. Produkten stöder dubbel återkoppling av magnetisk kodare och optisk kodare, som täcker inkrementella och absoluta återkopplingslägen för flera varv, och kan utrustas med planetväxelmoduler för att möta krav på högt vridmoment. Tack vare den kärnlösa strukturkonstruktionen undviker motorn helt kärnförluster och problem med kuggvridmoment.

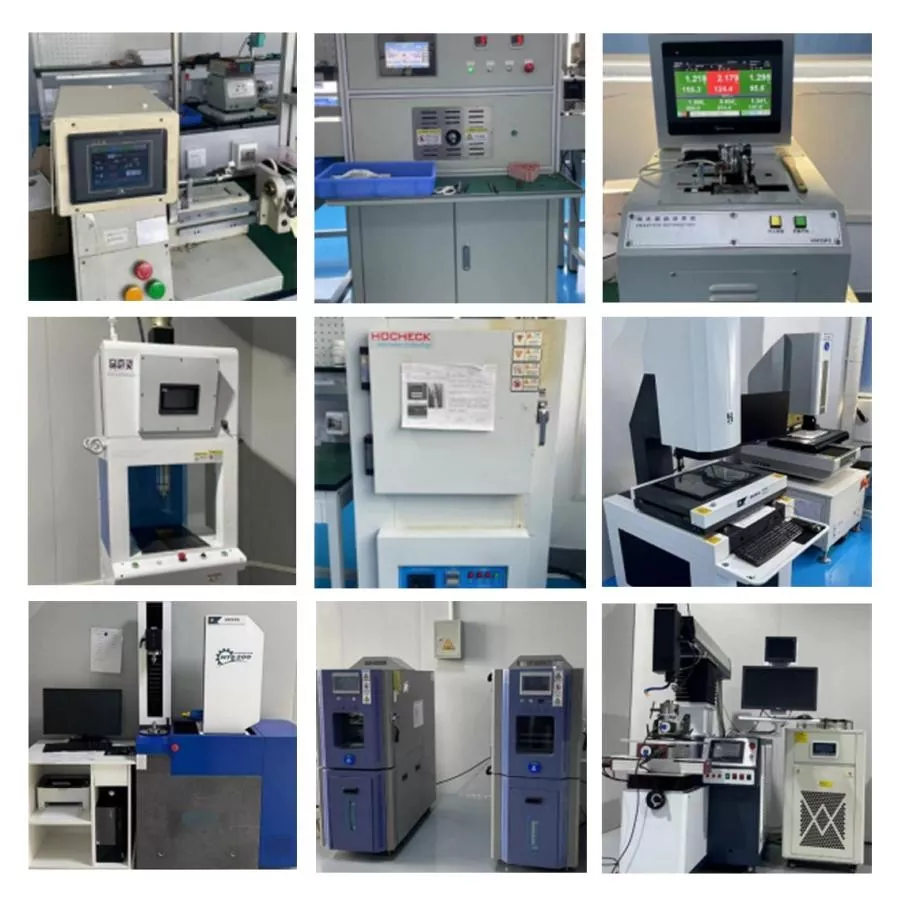

Med stöd av ett fullt kontrollerbart försörjningskedjasystem som täcker FoU, produktion och kvalitetsinspektion, genomgår varje SEA MOTION kärnlös borstlös motor strikt standardiserad QC-testning. Med stabil prestanda jämförbar med importerade varumärken och flexibla anpassningsmöjligheter, har våra produkter ersatt importerade komponenter inom många avancerade områden, vilket ger kostnadseffektiva och högtillförlitliga lösningar för globala kunder.

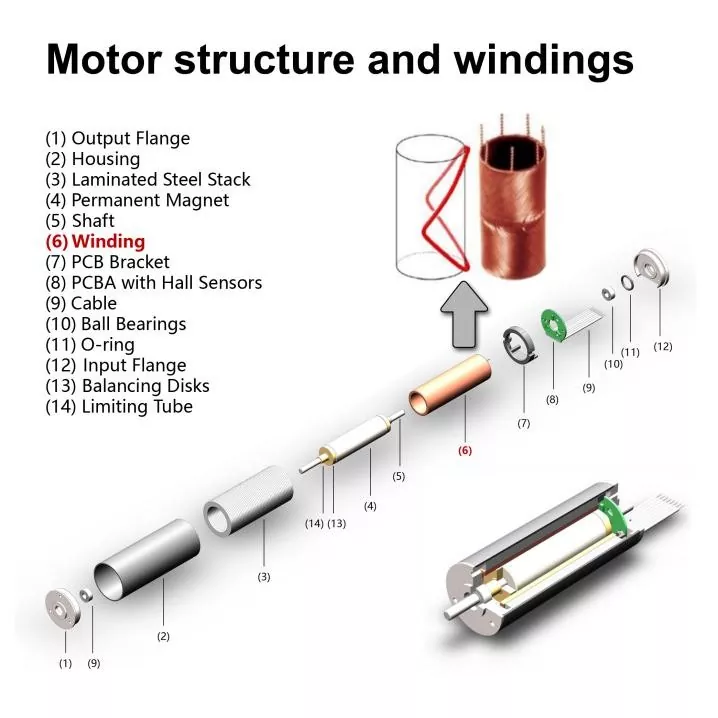

1. Utgångsfläns
2.Housing
3. Laminerad stålstapel
4. Permanent magnet
5.Shaft
6.Winding
7. PCB-fäste
8.PCBA med hallsensorer
9.Cable
10. Kullager
11.O-ring
12.Ingångsfläns
13. Balansera skivor
14. Begränsande rör
Här är en jämförelse av SEA MOTIONs kärnlösa motorspecifikationer med inhemska konkurrenters och ledande internationella märken. Dessa uppgifter kommer från deras officiella webbplats.
|
Parameter |
Vår motor |
Maxon |
Faulhaber |
Portescap |
Annat märke |
|
Stämpla |
Vår motor |
Maxon |
Faulhaber |
Portescap |
Annat märke |
|
Modell |
EC1636 |
EC-Max1636 |
B 1628 |
16ECP36 |
EC 1636 |
|
Diameter / mm |
16 |
16 |
16 |
16 |
16 |
|
Märkspänning / V |
24 |
24 |
24 |
24 |
24 |
|
Max effektivitet / % |
72 |
71 |
69 |
/ |
72.2 |
|
Ingen lasthastighet/rpm |
15600 |
11900 |
31600 |
12420 |
14668 |
|
Ingen belastningsström / mA |
90 |
31.9 |
45 |
35 |
50 |
|
Fasmotstånd / Ω |
6.12 |
20.5 |
15.2 |
21 |
10.8 |
|
Max kontinuerligt vridmoment / mNM |
7 |
8.19 |
3.3 |
7.2 |
6 |
|
Stoppmoment / mNM |
56.4 |
22 |
11 |
/ |
33 |
|
Varvtalskonstant / rpm/V |
653 |
510 |
1349 |
543 |
625 |
|
Momentkonstant / mNM/A |
14.4 |
18.7 |
7.08 |
17.6 |
15.3 |
|
Lutning / rpm/mNM |
277 |
556 |
2896 |
648 |
444 |
|
Mekanisk tidskonstant / ms |
2.23 |
4.95 |
16.4 |
3.7 |
2.9 |
|
Tröghetsmoment / gcm² |
0.756 |
0.85 |
0.54 |
0.6 |
0.62 |
|
Längd / mm |
36 |
36 |
28 |
36 |
36 |
|
Parameter |
Vår motor |
Maxon |
Faulhaber |
Portescap |
Annat märke |
|
Stämpla |
Vår motor |
Maxon |
Faulhaber |
Portescap |
Annat märke |
|
Modell |
EC2248 |
EC-Max2248 |
B 2057 |
22ECP45 |
EC 2248 |
|
Diameter / mm |
22 |
22 |
20 |
22 |
22 |
|
Märkspänning / V |
24 |
24 |
24 |
24 |
24 |
|
Max effektivitet / % |
78 |
76 |
84 |
/ |
79.7 |
|
Ingen lasthastighet/rpm |
12900 |
12900 |
24900 |
15700 |
12930 |
|
Ingen belastningsström / mA |
146 |
121 |
129 |
60 |
102 |
|
Fasmotstånd / Ω |
2.25 |
3.44 |
1.32 |
1.5 |
2.71 |
|
Max kontinuerligt vridmoment / mNM |
20 |
22.7 |
19.5 |
29.4 |
18 |
|
Stoppmoment / mNM |
187 |
121 |
172 |
/ |
153 |
|
Varvtalskonstant / rpm/V |
543 |
549 |
1010 |
654 |
545 |
|
Momentkonstant / mNM/A |
17.5 |
17.4 |
9.46 |
14.6 |
17.5 |
|
Lutning / rpm/mNM |
69.8 |
109 |
141 |
67.2 |
84.3 |
|
Mekanisk tidskonstant / ms |
2.54 |
5.06 |
5.9 |
1.6 |
2.8 |
|
Tröghetsmoment / gcm² |
3.43 |
4.45 |
4 |
2.3 |
3.1 |
|
Längd / mm |
45 |
45 |
/ |
45 |
45 |
För samma storlek innebär även en liten förbättring av prestanda och parametrar utmaningar för design, tillverkning och kvalitetskontroll.
SEA MOTION kärnlös borstlös motor har oöverträffade prestandafördelar i precisionsrörelsekontroll. Dess kärnlösa struktur ger ultrahög effektivitet, lägre värmegenerering och extremt låg elektromagnetisk interferens, medan det ultralilla tröghetsmomentet realiserar ultrasnabb dynamisk respons och utmärkt kontrolllinjäritet. Motorn fungerar extremt smidigt utan låghastighetsjitter, med exakt hastighetskontrollnoggrannhet och uppnår miniatyrisering och hög effekttäthet, perfekt anpassad till begränsat installationsutrymme för precisionsutrustning. Det används allmänt i flera avancerade industrier: medicinsk utrustning inklusive kirurgiska robotar och medicinsk precisionsutrustning; industriell automation såsom robotiska fingerfärdiga händer och precisionsservoplattformar; konsumentelektronik som drönare och avancerad bildstabiliseringsutrustning; och flyg- och miniatyrservo och attitydkontrollsystem. Det är en idealisk kärndrivande komponent för modern avancerad precisionsintelligent utrustning.
