Kärnlösa motorer

SEA MOTION använder en speciell lindningstyp som effektivt ökar motorns effektivitet. Denna lindningsmetod har antagits av några ledande internationella varumärken. Lindningsmetoden har en betydande inverkan på prestandan hos en kärnlös motor. SEA MOTIONs tekniska team har ägnat flera år åt att undersöka och övervinna tekniska utmaningar för att utveckla denna lindningsmetod och motsvarande automatiserade lindningsmaskineri.

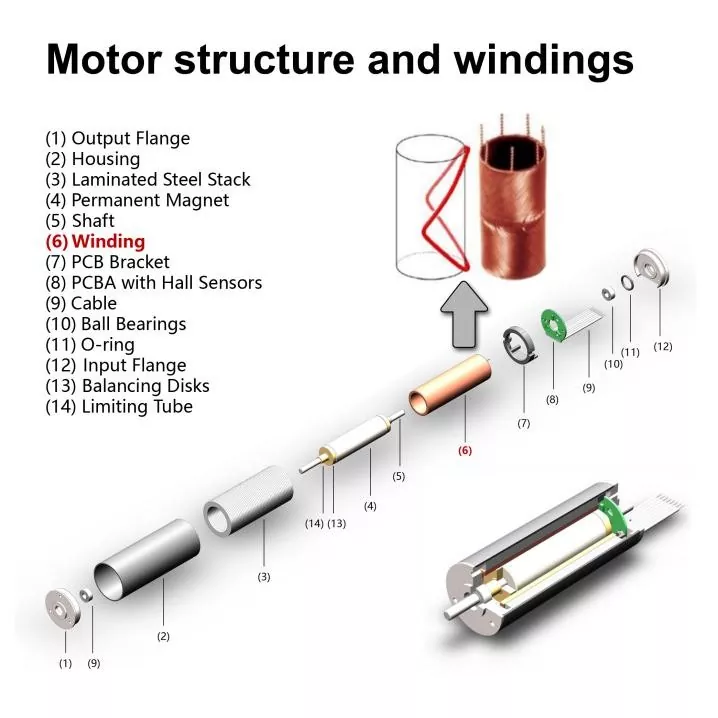

Lista över motorstrukturer1. Utgångsfläns

2. Bostäder

3. Laminerad stålstapel

4. Permanent magnet

5. Skaft

6. Lindning

7. PCB-fäste

8. PCBA med hallsensorer

9. Kabel

10. Kullager

11. O-ring

12. Ingångsfläns

13. Balanserande skivor

14. Begränsningsrör

När det gäller pulsgivaråterkoppling, stöder SEA MOTION kärnlös motor både magnetisk och optisk pulsgivaråterkoppling, såväl som inkrementell och absolut återkoppling med flera varv. Vi erbjuder planetväxelmoduler för att ge den kärnlösa motorn ett högre utgående vridmoment.

Produktparameter

Här är en jämförelse av SEA MOTIONs kärnlösa motorspecifikationer med inhemska konkurrenters och ledande internationella märken. Dessa uppgifter kommer från deras officiella webbplats.

För samma storlek innebär även en liten förbättring av prestanda och parametrar utmaningar för design, tillverkning och kvalitetskontroll.

Jämförelse av prestandaparametrar för borstlösa motorer med en diameter på 16 mm

Jämförelse av prestandaparametrar för borstlösa motorer med en diameter på 22 mm

Produktfunktion och applikation

Fördelarna med SEA MOTION kärnlösa motorer är följande:

1. Högre effektivitet och lägre värmealstring på grund av frånvaron av en kärna.

2. Lägre tröghetsmoment: SEA MOTION kärnlösa motorer har ett tröghetsmoment som endast är 1/10 till 1/5 av det för traditionella motorer, vilket resulterar i utmärkt dynamisk prestanda.

3. Inget kuggvridmoment, vilket leder till extremt smidig drift. Vibrationsfri drift med låg hastighet, med hastighetsfluktuationer kontrollerade inom 2 %.

4. Liten storlek och hög effekttäthet.

5. Extremt låg elektromagnetisk störning.

6. Utmärkt linjäritet i motorstyrning.

7. Helt oberoende och kontrollerbar industrikedja.

Applikationer inkluderar:

Medicinsk: Endoskop, kirurgiska robotar, precisionspumpar;

Industriell: Servo-kardan, robotiska fingerfärdighetshänder, precisionsautomation;

Konsumentelektronik: Drönare, avancerad kamerabildstabilisering, smarta bärbara enheter;

Aerospace: Miniatyrservon, attitydkontroll.

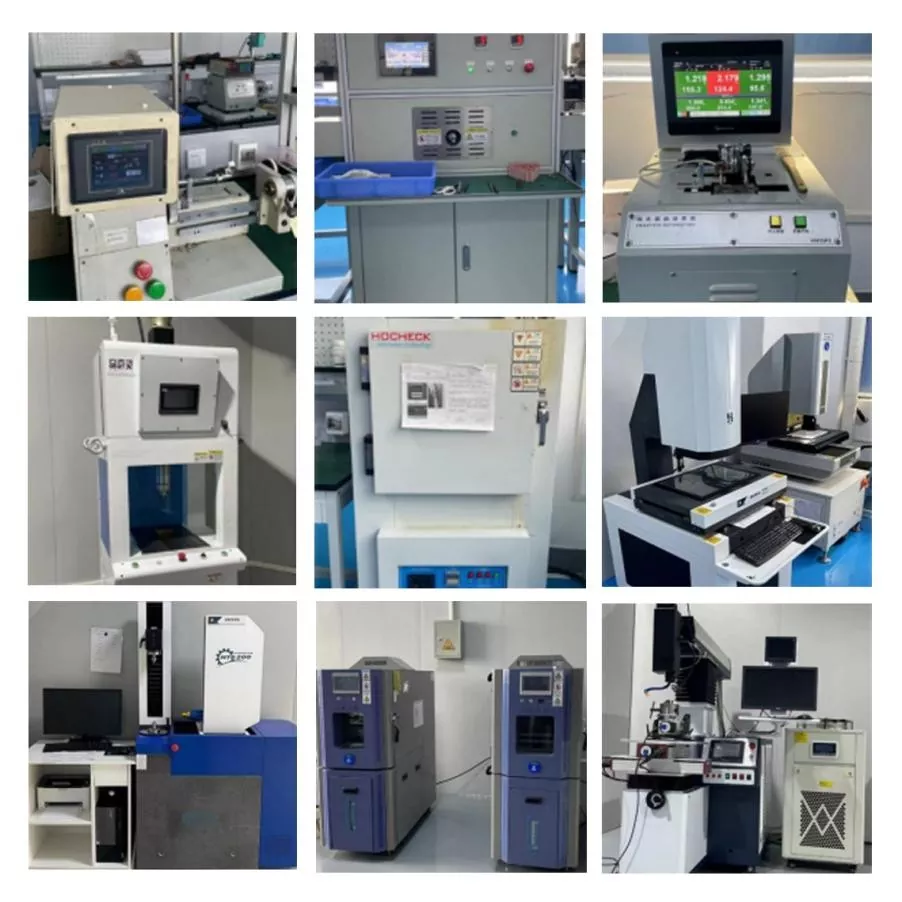

Produktionsutrustning

Kärnutrustningen för kärnlösa motorer kretsar kring spolproduktion. Därför är lindningstillverkning av största vikt och bestämmer prestandan hos den kärnlösa motorn. Vi har utvecklat och designat helautomatisk lindningsutrustning baserad på lindningstypen.

Det andra steget är att pressa trådarket; det tredje steget är att linda trådarket till en spole, som bildar spoleformen; slutligen bakas den vid hög temperatur för att ställa in formen, vilket slutför spoltillverkningen.
