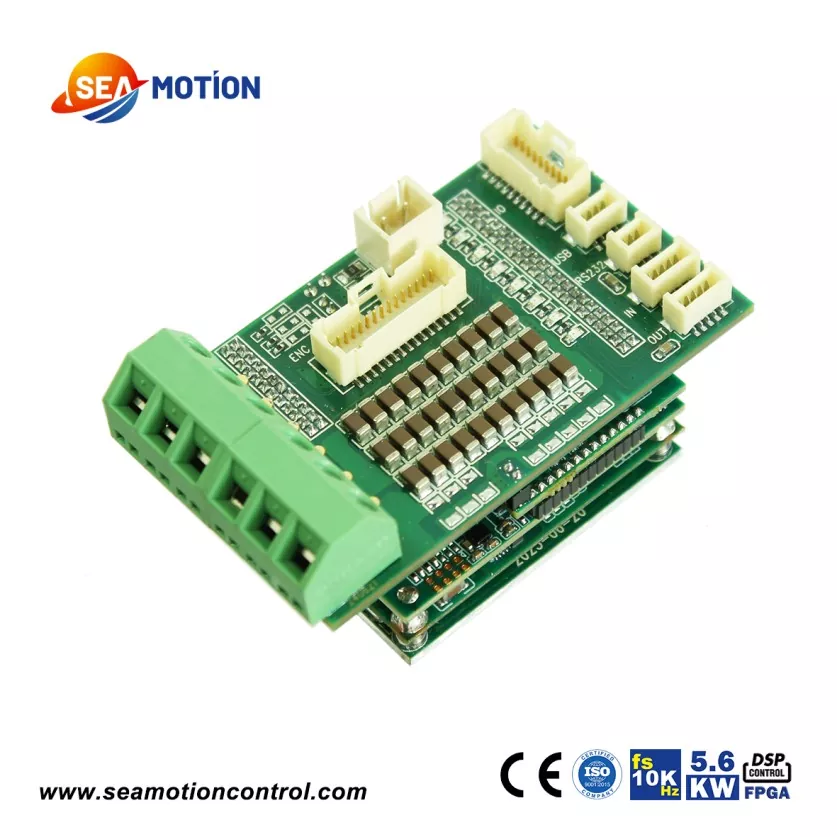

Micro DC servoenheter

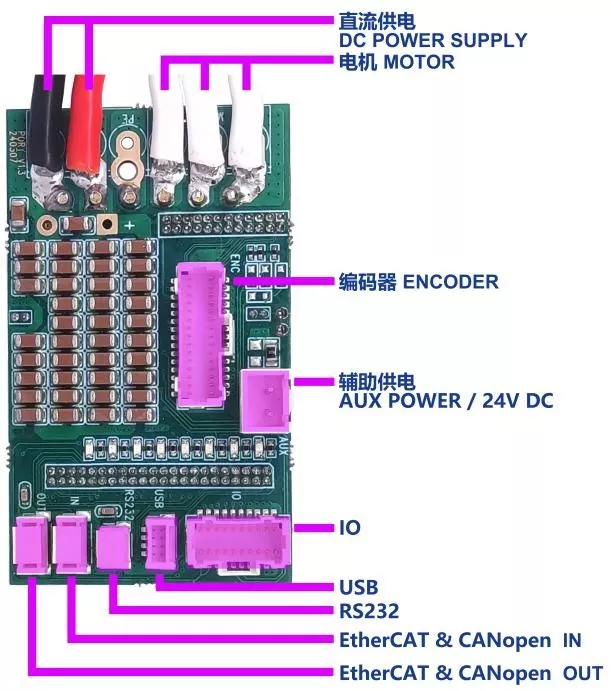

SEA1-80A Micro Dc servoenheter har en extremt kompakt storlek och hög effekttäthet. Denna enhet i äggstorlek kan kontinuerligt mata ut upp till 5600W effektiv effekt. Den har en samplingsfrekvens på 10 kHz, 6 digitala ingångar och 2 digitala utgångar. Dess rika gränssnitt stöder nästan all kodarfeedback, inklusive inkrementell och absolut dubbel feedback, såväl som resolver och absolut dubbel feedback.

SEA1-80A Micro Dc servoenheter kan appliceras på nästan alla områden. Dess extremt lilla storlek, ultrahöga precision, ultrahöga strömkapacitet och starka mångsidighet är fördelarna som SEA1-80A-enheten ger produkten.

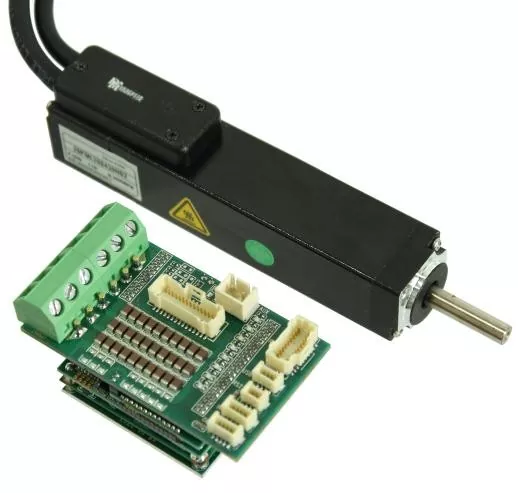

Detta är en motion control-lösning från JINGYUE Technology baserad på SEA DC-servodrivning och en 8 mm flänsservomotor, som har använts i stor utsträckning i formbondare.

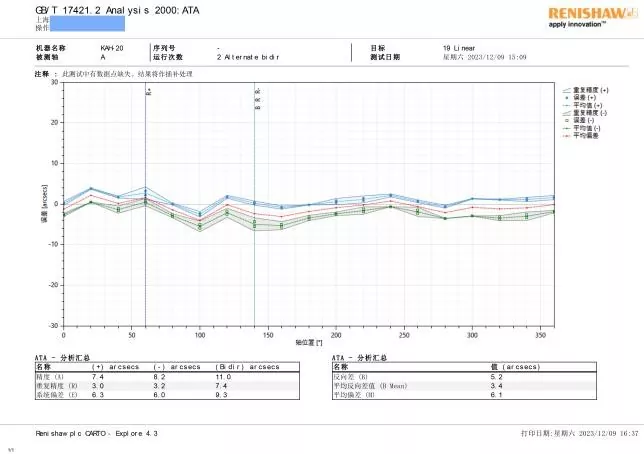

SEA DC-servoenheten använder en DSP+FPGA-arkitektur, som förser produkten med oöverträffad höghastighetsrespons och kraftfulla databehandlingsmöjligheter. Vi använde en Renishaw-laserinterferometer för att testa kontrollnoggrannheten för SEA DC-servodrivenheten, och resultaten visar att SEA DC-servodrivenheten presterar utmärkt.

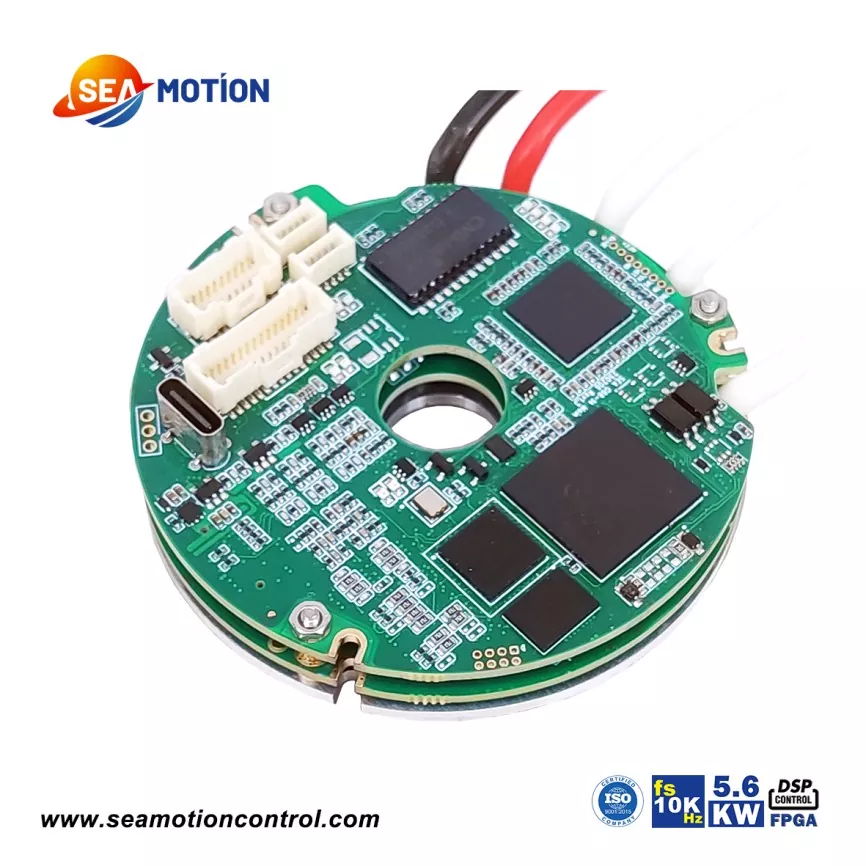

SEA-serien av DC-servodrivenheter inkluderar för närvarande fyrkantiga serier 1-80A, 140A, 210A; och ringserierna C49, C68, C81 (med ihåliga ytterdiametrar på 49 mm, 68 mm respektive 81 mm).

Produktparameter (specifikation)

Märkströmmarna för SEA1-80A DC-servofrekvensomriktare är 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A och 80A (80V).

Märkspänningarna är 100V och 80V. Vi rekommenderar dock att du använder den nominella matningsspänningen för att driva drivrutinen, och att den maximala matningsspänningen inte bör överstiga värdena

i tabellen.

Spännings- och strömsiffrorna som nämns ovan avser spänningen och strömmen för strömförsörjningsbussen. I verkligheten kommer spänningen och strömmen som når fasledningarna att vara mindre än värdena

vid busslinjen.

Vid val av drivningsprodukt måste parametern "effektiv kontinuerlig ström" beaktas.

Den maximala kontinuerliga uteffekten för SEA1-80A är 5,6 kW.

Produktfunktion och applikation

Vi beskriver drivenheten SEA1-80A med följande egenskaper:

1. Extremt liten storlek, bara storleken på ett ägg.

2. Mycket hög effekttäthet, stöder DC-motorer upp till 5,6KW.

3. Extremt hög kontrollprecision, stöder feedback från nästan alla vanliga kodare. Stöder inkrementell + absolut dubbel återkoppling och resolver + absolut dubbel återkoppling.

4. 10KHz strömsamplingsfrekvens, hög bandbredd, hög linjäritet och hög respons.

5. Brett utbud av applikationer.

Det kan tillämpas på nästan alla branscher. För tillämpningar som kräver exakt rörelsekontroll är SEA1-80A särskilt väl lämpad.

DC-servodrivningen har använts flitigt i den förkroppsligade intelligensindustrin. En välkänd kinesisk tillverkare av robotvargar har köpt och använt servodrivningen SEA1-80A DC i sina robotvargprodukter.

Inom området medicinsk utrustning används SEA 1-80A DC servodrivprodukter i kirurgiska robotar, exoskelett och biokemisk testutrustning.

Inom området för integrerade kretsar och halvledarutrustning används SEA1-80A i waferhantering, tärningsmaskiner, die bonders, sondstationer och placeringsmaskiner. JINGYUE TECHNOLOGY:s produkter i SEA-serien används också i stor utsträckning i radarskivspelare, rörelsesimulering, fotoelektrisk spårningsutrustning och axellösa pumpskjutare. Vi är en kärnleverantör till 90% skivspelares tillverkare i Kina.

Produktionsdetaljer

Produktstorlek / mm

Produktstruktur och process

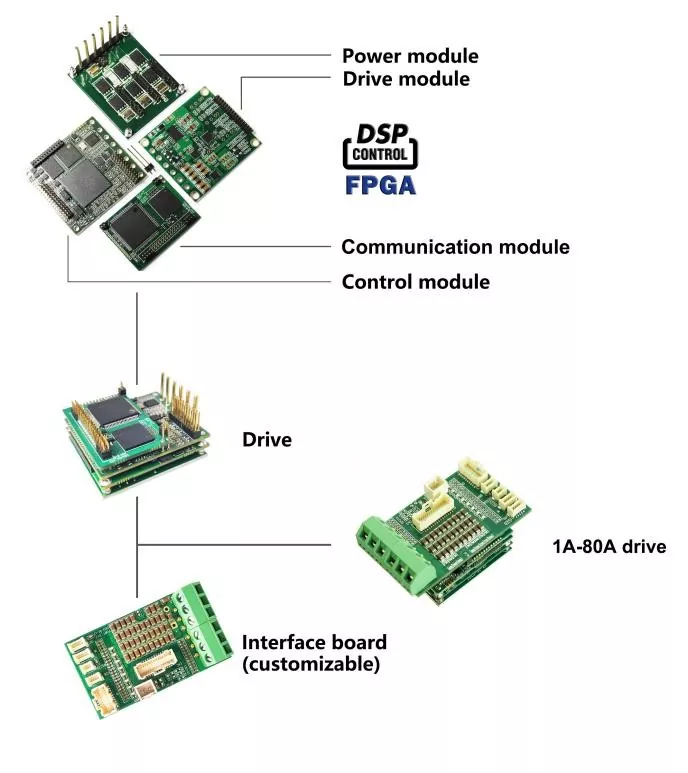

SEA 1-80A likströmsservofrekvensomriktare består av fem delar: en kraftmodul baserad på en aluminiumbaserad kylfläns, en frekvensomriktarmodul, en styrmodul, en kommunikationsmodul och ett gränssnittskort.

Vi lägger ut vårt arbete med ytmonteringsteknik (SMT) till välkända SMT-fabriker. Vi inspekterar varje lager av PCB för att säkerställa att SMT-halvfabrikatet är intakt. Sedan sätter vi ihop, nitar och löder kraftkortet och drivkortet och inspekterar dem igen. Endast de halvfabrikat som klarar inspektionen går vidare till nästa process, där styrkortet installeras och löds fast på monteringsmodulen.

Det innebär att våra produkter genomgår totalt 12 kontroller från ett enda PCB till färdig produkt. Dessa inspektioner är inte stickprovskontroller utan obligatoriska kontroller.

Produkterna måste också genomgå åldringstester, extrema temperaturtester (om nödvändigt), tester före lager och tester före leverans.

Strömförsörjnings- och motorkabelmetoden bestäms baserat på strömmen. Om strömmen är mindre än 25A använder vi snabbkopplingsportar. Om strömmen är större än 25A löder jag ledningar åt kunden.

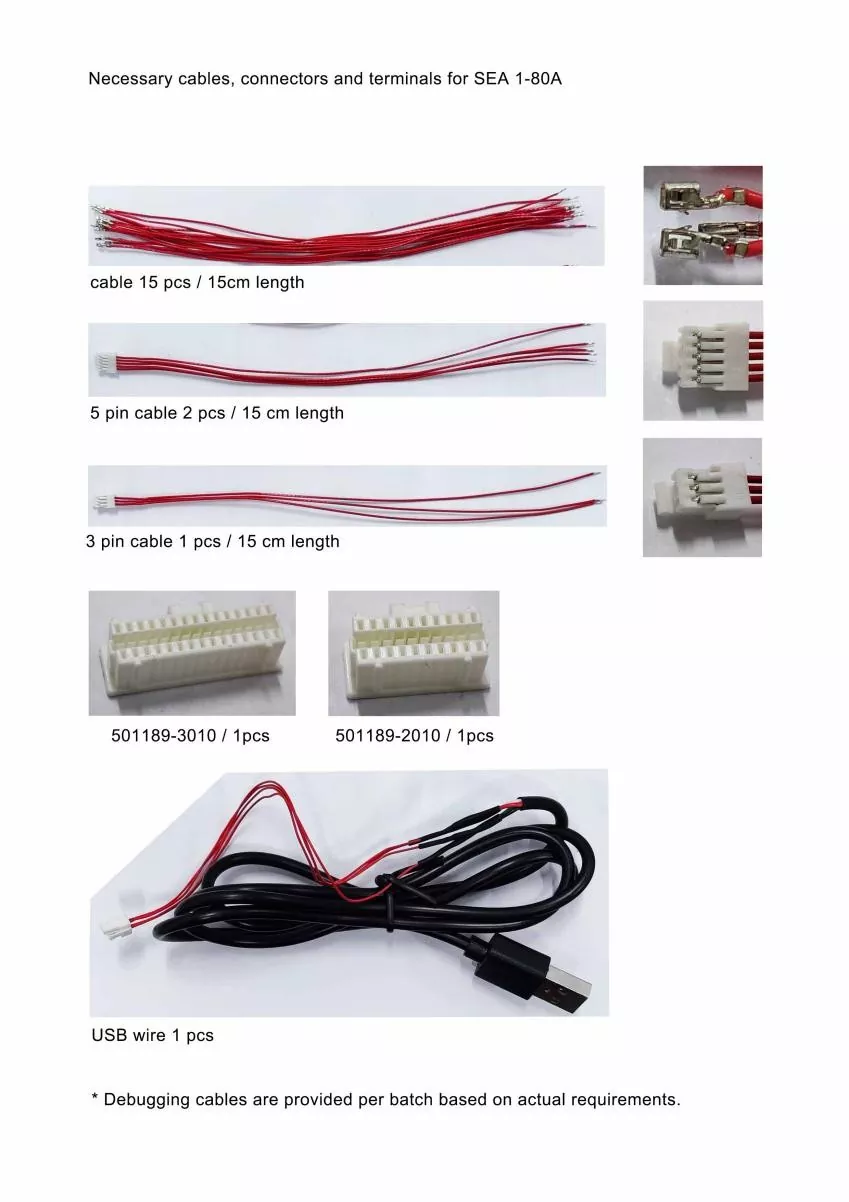

Vi förser våra kunder med nödvändiga kablar för produktfelsökning.
