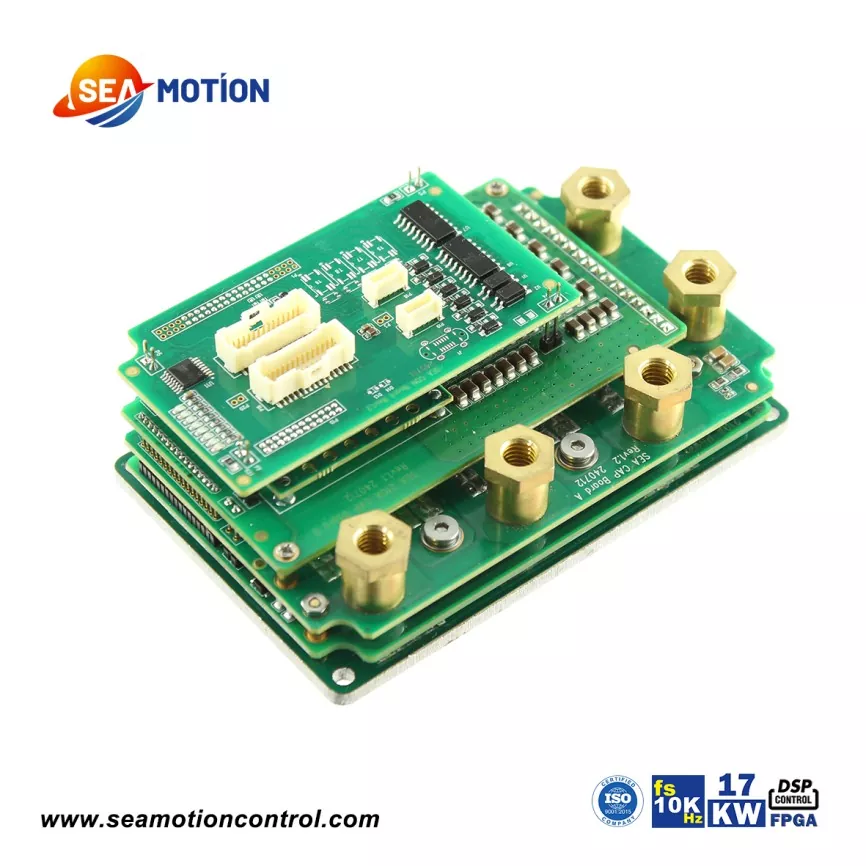

Cutting Edge Micro Servo Drives

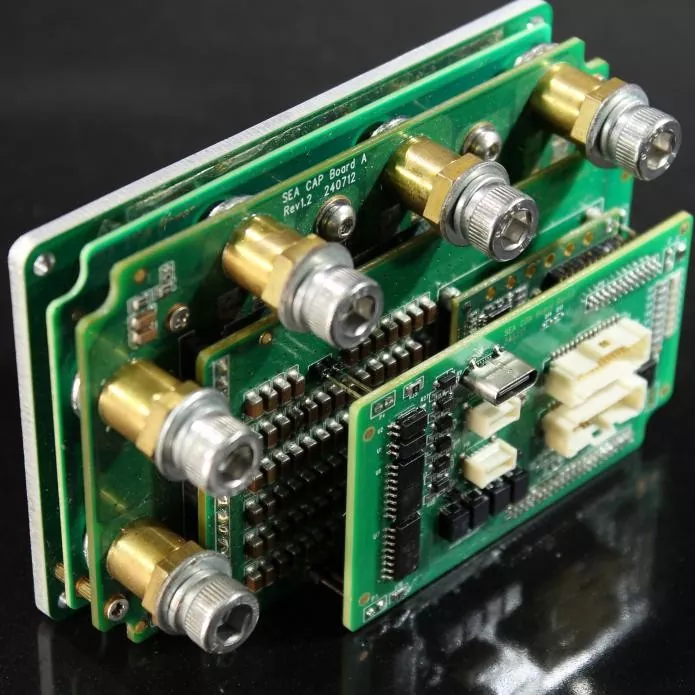

SEA210A banbrytande mikroservodrivenheter bibehåller den kompakta designen hos SEA MOTION-serien. Samtidigt som vi behåller utmärkta databehandlingsmöjligheter och svarshastighet, har vi uppnått större effekt. SEA 210A har en maximal kontinuerlig utström på 150A. Jämfört med traditionella DC servoenheter är andra märken som erbjuder samma ström nästan lika stora som ett litet datorfodral. SEA210A är dock mindre än en mobiltelefon.

Även om SEA210A är liten i storleken överträffar dess prestanda de flesta liknande produkter. Produktens aktuella loopsamplingsfrekvens når 10kHz, med en teoretisk bandbredd på 8kHz och en faktisk bandbredd som överstiger 6kHz. Bandbredd är avgörande för banbrytande applikationer, eftersom hög bandbredd innebär att mer data kan bearbetas samtidigt. Som kärnan i MOTION CONTROL är de banbrytande mikroservodrivningarna ansvariga för att kontrollera motorns exakta rörelser och är den viktigaste komponenten i hela servosystemet.

Produktparameter (specifikation)

SEA210A har maximala bussströmmar på 210A och 100A, motsvarande maximala spänningar på 100V respektive 200V. Med en bussström på 210A är den kontinuerliga effektiva utströmmen 150A, och den maximala kontinuerliga uteffekten når 17kW.

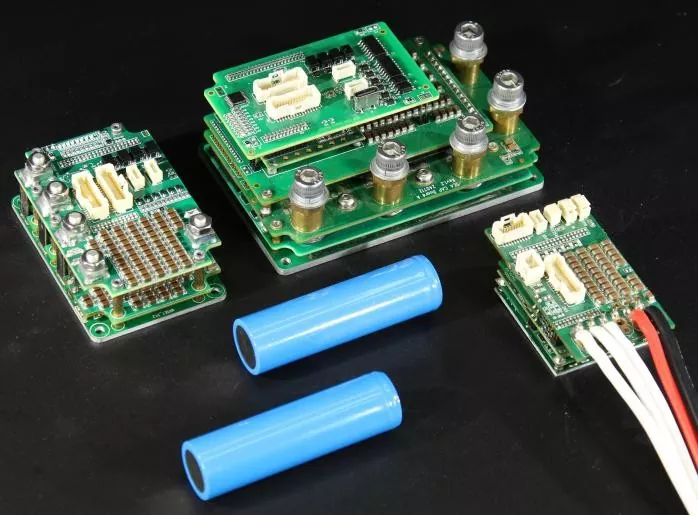

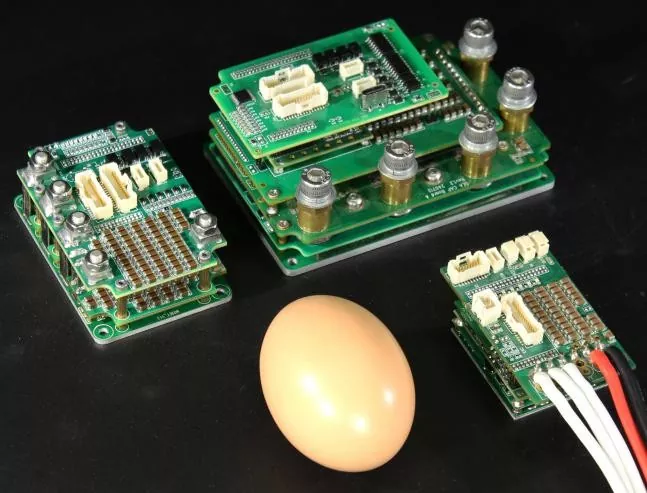

Jämfört med en 17kW motor är SEA210A så liten att den lätt kan placeras i ett motorhölje.

I skarp kontrast till sin lilla storlek har SEA210A imponerande prestanda. Den har ett rikt utbud av gränssnitt som stöder EtherCAT eller CANopen , all populär kodarfeedback, sex digitala ingångar och två digitala utgångsportar, STO-funktionalitet och en lägsta driftstemperatur på -45°C.

Produktfunktion och applikation

SEA210A har extremt hög linjäritet och bandbredd. Detta är ett kraftfullt funktionellt attribut som tillförs produkten av DSP+FPGA-arkitekturen. DSP+FPGA är standardkonfigurationen för banbrytande mikroservoenheter.

SEA210A är en banbrytande produkt inom högströmsservodrivna produkter. Huvudapplikationerna för SEA210A är följande:

1. Högeffekt DC servosystem;

2. Stora integrerade servomotorer;

3. Kraftig servoutrustning som kräver exakt rörelse;

4. Tunga AGV:er;

5. Stora djuphavsrobotarmar;

6. Kraftiga dränkbara båtar.

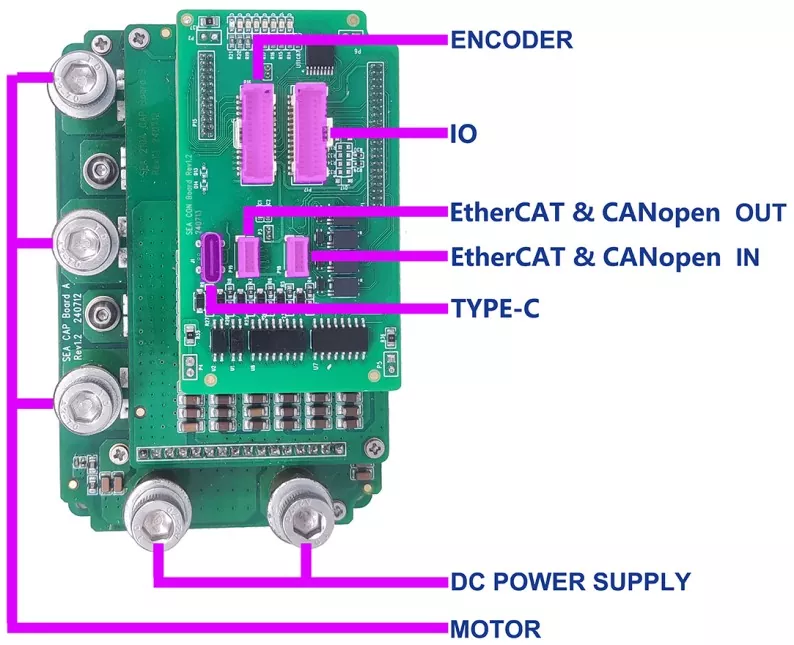

Gränssnittsdefinition av SEA 210A banbrytande mikroservodrivenheter

Produktstorlek / mm

Produktvideo
