SJÖRÖRELSEutvecklar högpresterandelinära drivmotornlösningar för industriell automation, precisionsbearbetning och höghastighetspositionering. Genom att leverera direkt linjär rörelse utan konventionella mekaniska transmissionsmekanismer hjälper dessa motorer utrustningstillverkare att förbättra positioneringsnoggrannheten, dynamisk respons och produktionseffektivitet.
En linjär drivmotor omvandlar elektrisk energi direkt till rak rörelse, vilket eliminerar behovet av mellanliggande transmissionskomponenter som kulskruvar, remmar och kuggstångsmekanismer. Denna direktdrivna arkitektur minskar mekaniskt glapp och transmissionsrelaterat slitage samtidigt som den möjliggör hög acceleration, repeterbar positionering och responsiv rörelsekontroll. Från halvledartillverkning och laserskärning till elektronikmontering och automatiserad inspektion, linjärmotorer blir allt mer värdefulla i applikationer som kräver precision och genomströmning. Den här guiden förklarar hur linjära drivmotorer fungerar, jämför vanliga motorkonfigurationer, beskriver deras industriella tillämpningar och identifierar de väsentliga faktorerna som ingenjörer bör utvärdera när de väljer en lösning.
En linjär drivmotor är ett elektromagnetiskt ställdon som producerar linjär dragkraft direkt istället för att generera roterande rörelse som måste omvandlas till rätlinjerörelse. Det förstås vanligtvis som en avlindad roterande motor: dess aktiva elektromagnetiska komponenter är anordnade längs en linjär bana, vilket gör att en rörlig komponent kan färdas längs ett magnetiskt spår.
I en typisk linjärmotor med permanent magnet inkluderar huvudkomponenterna:
Till skillnad från en konventionell roterande motor ansluten till en kulskruv, kräver en direktdriven linjärmotor inte en roterande-till-linjär transmissionsmekanism. Detta gör den särskilt attraktiv för maskiner där mekaniskt spelrum, transmissionsöverensstämmelse eller hastighetsbegränsningar påverkar prestandan.
Utforska SEA MOTIONs linjära drivmotorer för att granska tillgängliga konfigurationer och tekniska parametrar.
Arbetsprincipen för en linjär drivmotor är baserad på elektromagnetisk kraft. När en servodrivenhet levererar kontrollerad ström till motorlindningarna, samverkar det resulterande magnetfältet med permanentmagneterna eller motsvarande magnetiska struktur för att generera linjär dragkraft.
Rörelseprocessen följer i allmänhet fyra steg:
Eftersom motorn genererar linjär rörelse direkt undviker systemet transmissionsrelaterade glapp och skruvstigningsfel. Den totala positioneringsnoggrannheten beror dock fortfarande på kodaren, servojusteringen, styrvägskvalitet, termisk stabilitet, monteringsprecision och maskinstruktur.
För applikationer som kräver snabb acceleration och frekventa riktningsändringar, kan denna direktdriftsprincip förbättra dynamisk respons och minska inställningstiden när motorn och styrsystemet är rätt dimensionerade.
Direktdrift eliminerar glapp som härrör från konventionella transmissionsmekanismer. När den paras ihop med en lämplig linjär kodare, en styv mekanisk struktur och en välinställd servokontroll, kan en linjär motor stödja mycket repeterbar positionering för precisionstillverkning.
Utan det extra roterande-till-linjära transmissionssteget kan en linjärmotor reagera snabbt på beordrade rörelser. Denna funktion är användbar för kortslagspositionering, högfrekvent fram- och återgående rörelse och produktionslinjer som kräver snabb rörelse mellan bearbetningsstationer.
Linjärmotorer kräver ingen rutinjustering av kulskruvens spel eller remspänning. De eliminerar också slitage på dessa transmissionskomponenter. Linjära styrningar, lager, kylsystem, kablar och återkopplingsenheter kan fortfarande kräva inspektion och underhåll.
Generering av direkt dragkraft kan minska överföringsinducerade vibrationer och rörelseoregelbundenheter. I tillämpningar som laserskärning, optisk inspektion och precisionsdispensering hjälper stabil rörelse till att upprätthålla konsekventa bearbetningsförhållanden.
Linjära drivmotorer kan integreras i kompakta positioneringssteg, långvägsaxlar, portalsystem och specialiserad automationsutrustning. Deras lämplighet beror på tillgängligt installationsutrymme, erforderlig dragkraft, termisk design och styrkonfiguration.
Olika motoriska strukturer erbjuder olika kombinationer av kraftdensitet, attraktionskraft, termiskt beteende och rörelsejämnhet. SEA MOTION identifierar flera linjära drivmotorkonfigurationer för olika utrustningskrav.
| Motorserie | Strukturell design | Övervägande vid nyckelval | Potentiella applikationer |
|---|---|---|---|
| SMJ | Platt magnetisk design med järnkärna | Utvärdera dragkraftskrav, magnetisk attraktion och strukturell styvhet | Industriell automation och precisionsbearbetning |
| SMUC | Mellanmagnetisk design med järnkärna | Tänk på tillgängligt monteringsutrymme, kraftkrav och axellayout | Specialiserade positioneringssystem och automatiserad utrustning |
| SMU-H | Bilateral magnetisk design med järnkärna | Bedöm kraftutmatning, magnetisk balans och mekanisk integration | Högdynamiska industriella rörelsesystem |

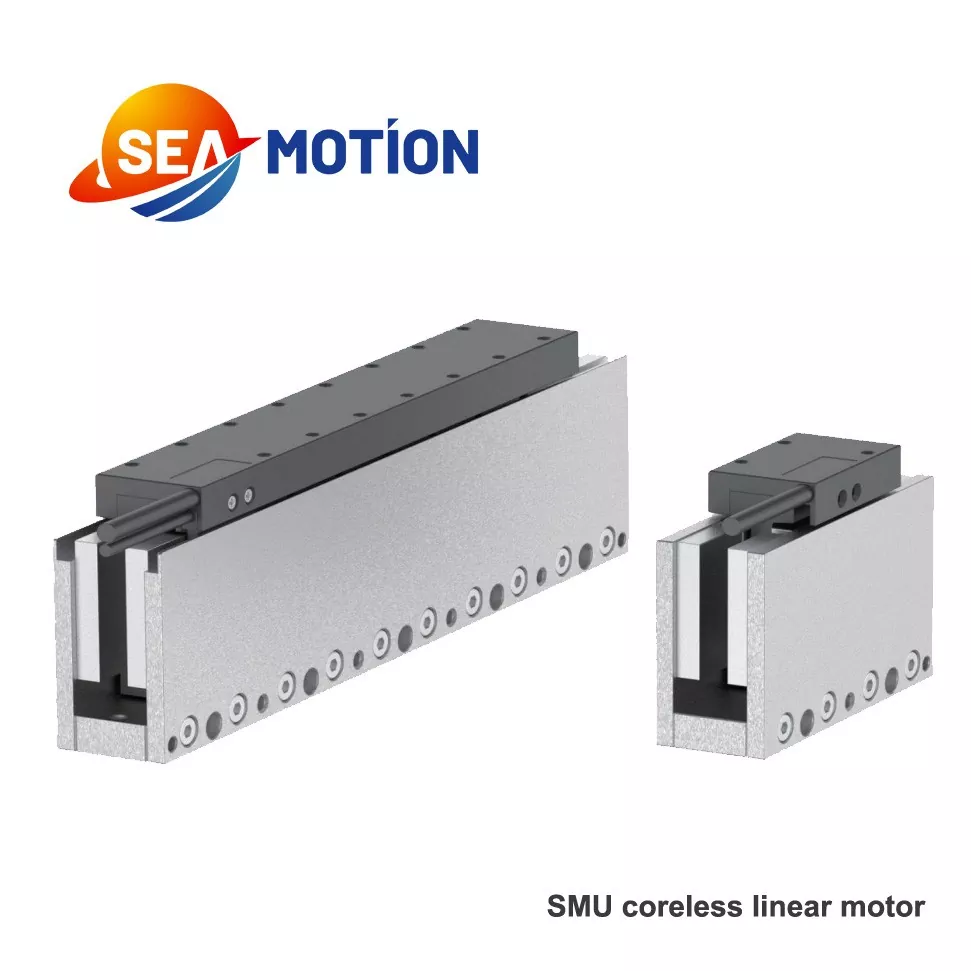

| SMU | Bilateral magnetisk, järnfri design | Tänk på låg kuggning, mjuk rörelse och värmehantering | Precisionspositionering och känsliga inspektionsprocesser |
| SMJE / SMJD | Halvslutna / helt slutna konfigurationer | Kontrollera miljöskydd, åtkomst och installationskrav | Utrustning som kräver ett mer slutet motorarrangemang |
Den här tabellen ger ett initialt urvalsramverk snarare än en universell prestandarankning. Bekräfta de aktuella modellspecifikationerna, miljökraven och applikationslämpligheten med tillverkaren innan du slutför en design.
För detaljerad serieinformation, besök sidan för SEA MOTION linjärmotorer.
Waferhantering, precisionsinspektion, formlimning och bearbetning av displaypaneler kräver noggrann rörelse och repeterbar positionering. Linjärmotorer kan stödja dessa operationer genom att ge snabb, kontrollerad rörelse och minska transmissionsrelaterade rörelsefel.
Laserbearbetningsutrustning och högprecisionsmaskiner behöver ofta snabba rörelser, kontrollerad acceleration och exakt vägspårning. Direktdrivna linjära axlar kan hjälpa till att förbättra genomströmningen och minska positioneringsfel som är förknippade med mekaniska transmissionssystem.
Automatiserade plocka-och-placeringssystem, dispenseringsmaskiner, komponentmonteringslinjer och visuell inspektionsutrustning är beroende av konsekvent rörelse. Linjära drivmotorer kan stödja högcykeldrift och exakt rörelse mellan bearbetningsplatser.
Batteritillverkning och solcellsproduktion involverar upprepad positionering, justering, stapling och inspektion. Ett korrekt konstruerat linjärt motorsystem kan hjälpa till att bibehålla repeterbarheten samtidigt som den uppfyller kraven på acceleration och cykeltid för automatiserad produktion.
Bildplattformar, laboratorieautomation och precisionsmätutrustning kan dra fördel av smidiga, kontrollerbara rörelser. Konstruktörer måste också ta hänsyn till buller, vibrationer, temperaturstegring, renlighet och eventuella applikationsspecifika säkerhetskrav.
SJÖRÖRELSE utvecklar också utrustning baserad på linjär drivmotorteknik, inklusive högprecisionslaserskärning och visuell igenkänning och inspektionssystem.
Att välja en lämplig motor kräver mer än att jämföra maximal hastighet eller maximal dragkraft. Ingenjörer bör utvärdera hela rörelseaxeln, inklusive last, styrbana, servodrivning, återkopplingsenhet och värmeledningssystem.
En användbar utgångspunkt för accelerationskraft är:
Erforderlig accelerationskraft = Rörlig massa × Acceleration
Till exempel, acceleration av en 20 kg rörlig enhet med 10 m/s² kräver 200 N nettoaccelerationskraft innan man tar hänsyn till friktion, gravitation, processkrafter och andra förluster. Det slutliga motorvalet måste skilja kontinuerlig dragkraft från toppdragkraft och verifiera att hela axeln kan uppfylla den erforderliga rörelseprofilen.
Granska tillverkarens specifikationer för linjär drivmotor och begär teknisk support när belastningen eller arbetscykeln är krävande.
| Utvärderingsfaktor | Linjär drivmotor | Kulskruv eller remdrift |
|---|---|---|
| Rörelsegenerering | Direkt linjär elektromagnetisk dragkraft | Roterande rörelse omvandlas till linjär rörelse |
| Transmissionsspel | Inget mekaniskt glapp i transmissionen | Beror på design, komponenter och justering |
| Dynamisk respons | Kan stödja hög acceleration och snabb respons | Begränsad av transmissionströghet, styvhet och mekanisk design |
| Mekaniskt slitage | Inget slitage på kulskruvar eller remtransmission | Transmissionskomponenter kan slitas med tiden |
| Termiska överväganden | Spolens värmeavledning och magnettemperatur kräver utvärdering | Motor, lager, skruv och transmissionsvärme kräver utvärdering |
| Initial investering | Kan vara högre beroende på komplett systemdesign | Kan vara ekonomiskt för konventionella positioneringsuppgifter |
| Bäst passande applikationer | Höghastighets, hög precision, krävande rörelseprofiler | Allmänna positionering och kostnadskänsliga system |
En linjär drivmotor är inte automatiskt den bästa lösningen för varje maskin. Kulskruvar och remdrifter förblir praktiska för många applikationer, speciellt när måttlig hastighet och noggrannhet uppfyller processkraven. Rätt val beror på prestandamål, systemarkitektur, livscykelkostnad och driftsmiljö.
Även om direktdrivna motorer eliminerar flera mekaniska transmissionskomponenter, är installationskvaliteten fortfarande avgörande för långsiktig prestanda.
Innan idrifttagning, testa motorn över avsedd hastighet, acceleration, belastning och arbetscykelintervall. Registrera positioneringsprestanda och temperatur under representativa driftsförhållanden. Dessa kontroller hjälper till att identifiera integrationsproblem innan fullskalig produktion.
Dess främsta fördel är direkt linjär rörelse utan en roterande-till-linjär transmissionsmekanism. Detta eliminerar transmissionsspel och kan möjliggöra hög acceleration, exakt positionering och minskat underhåll i samband med kulskruvar eller remmar.
Ja. Många linjära drivmotorer är designade för snabb acceleration, höga körhastigheter och frekventa riktningsändringar. Den faktiska prestandan beror på motorns dragkraft, rörlig massa, servodrivningskapacitet, kodaråterkoppling, mekanisk styvhet och termiska gränser.
Järnkärnmotorer använder en magnetisk järnstruktur och kan ge hög krafttäthet, men magnetiska attraktions- och kuggegenskaper måste beaktas. Järnfria motorer eliminerar järnkärnan i den rörliga spolenheten, vilket kan minska kuggning och förbättra rörelsejämnheten. Det bästa valet beror på applikationens dragkraft, precision och termiska krav.
Motorn eliminerar underhåll i samband med konventionella skruv- eller remtransmissionskomponenter. Hela systemet kan dock fortfarande kräva inspektion av linjära styrningar, kablar, kodare, kylutrustning, monteringsutrustning och andra komponenter enligt driftsmiljön och tillverkarens rekommendationer.
Börja med att definiera nyttolast, körsträcka, kontinuerlig och maximal dragkraft, hastighet, acceleration, positioneringsnoggrannhet, arbetscykel och installationsförhållanden. Verifiera sedan elektrisk kompatibilitet, kylningskrav, återkopplingsalternativ och mekanisk integration med tillverkaren.
SJÖRÖRELSE erbjuder flera linjära motorkonfigurationer för precisionsrörelsetillämpningar. För en lämplig rekommendation, ange din önskade slaglängd, rörlig massa, målhastighet, acceleration, positioneringsnoggrannhet, arbetscykel och installationsbegränsningar. Ingenjörsteamet kan använda dessa uppgifter för att identifiera en lämplig konfiguration.
En linjär drivmotor kan hjälpa tillverkare att övervinna begränsningarna hos konventionella transmissionssystem genom att leverera direkt linjär dragkraft, responsiv rörelsekontroll och minskat transmissionsrelaterat slitage. Dess fördelar är särskilt relevanta för halvledarutrustning, precisionsbearbetning, laserbearbetning, elektronikmontering och automatiserad inspektion. Framgångsrik implementering beror på att man väljer rätt motorstruktur, matchar kontinuerlig och toppdragkraft till den verkliga belastningen och integrerar motorn med lämpliga guider, återkoppling, servodrifter och termisk hantering.
Oavsett om du uppgraderar en befintlig maskin eller utvecklar en ny automationsplattform kan SEA MOTION hjälpa dig att utvärdera linjära drivmotoralternativ för din applikation. Besök den officiella produktsidan för linjär drivmotor för att granska tillgängliga konfigurationer och tekniska parametrar. Om du behöver hjälp med modellval, prestandakrav eller en projektspecifik lösning,kontakta ossför att diskutera dina krav och begära en skräddarsydd offert.
