För krävande industriell automation,Jingyue KunshantillhandahållerModbus Heavy Duty Encodersom en pålitlig lösning för exakt positionsåterkoppling, utrustningsövervakning och rörelsekontroll. Designad för tuffa miljöer, kombinerar denna 58 mm-kodare ett industriellt metallhölje, IP65-IP68-skydd, högupplöst magnetisk avkänning och Ethernet Modbus TCP-kommunikation för att stödja krävande stål-, petrokemi-, gruv-, konstruktions- och tillverkningstillämpningar.
En kraftig kodare gör mer än att mäta axelposition. Inom industriell automation fungerar den som en kritisk återkopplingsenhet som gör det möjligt för styrenheter att förstå maskineriets position, rotation och rörelse. När utrustningen fungerar runt damm, oljedimma, vibrationer, elektromagnetiska störningar, temperaturfluktuationer eller kontinuerliga mekaniska belastningar, kanske konventionella återkopplingsenheter inte ger tillräcklig tillförlitlighet.
DeModbus Heavy Duty Encoderlöser dessa utmaningar genom en förstärkt 58 mm struktur, aluminiumlegering eller valfritt hölje i rostfritt stål, IP65-IP68-skydd, absolut en- och flervarvsmätning och Ethernet Modbus TCP-kommunikation. Med enkelvarvsupplösning tillgänglig upp till 18 bitar, multivarvsupplösning upp till 14 bitar och överföringshastigheter på 10/100 Mbit, ger den en praktisk återkopplingslösning för moderna industriella styrsystem.
Innehållsförteckning
- Varför spelar Heavy-Duty Encoder Design roll i industriell automation?
- Varför välja Modbus-kommunikation för industriell kodarfeedback?
- Vilka är de viktigaste egenskaperna hos en Modbus Heavy Duty Encoder?
- Vilka tekniska parametrar bör köpare utvärdera?
- Var kan en Modbus Heavy Duty Encoder användas?
- Hur ska ingenjörer välja rätt kodare?
- Hur förbättrar det industriell tillförlitlighet?
- Vanliga frågor
Varför spelar Heavy-Duty Encoder Design roll i industriell automation?
Industriella maskiner fungerar sällan i laboratorieförhållanden. Stålproduktionslinjer, oljefältsutrustning, raffinaderimaskiner, gruvsystem, pappersbearbetningsutrustning och stora anläggningsmaskiner kan utsätta återkopplingskomponenter för allvarliga mekaniska och miljömässiga påfrestningar.
En kodare installerad i dessa miljöer måste kontinuerligt omvandla mekanisk rotation till pålitlig digital positionsinformation. Om återkopplingssignalen blir instabil kan styrenheten förlora korrekt information om maskinens position eller hastighet, vilket potentiellt påverkar produktionskvaliteten och utrustningens säkerhet.
En kraftig design måste därför hantera flera faktorer samtidigt:
- Miljöskydd:Beständighet mot damm, vatten, oljedimma och andra föroreningar.
- Mekanisk hållbarhet:Förmåga att motstå vibrationer, stötar och axelbelastning.
- Elektrisk tillförlitlighet:Stabil kommunikation under industriell elektromagnetisk störning.
- Positionsnoggrannhet:Tillräcklig upplösning för maskinens krav på rörelsekontroll.
- Långtidsdrift:Pålitlig prestanda under kontinuerlig industriell produktion.
Den refererade kodaren använder ett 58 mm hölje och erbjuder IP65 eller IP68 skydd, medan dess mekaniska design stöder radiella axelbelastningar upp till 200 N och axiella belastningar upp till 100 N. Den är också specificerad för slagtålighet på 1000 m/s² över 6 ms och vibrationsmotstånd upp till 20g. :contentReference[oaicite:0]{index=0}
Varför välja Modbus-kommunikation för industriell kodarfeedback?
Kommunikationskompatibilitet är en viktig faktor när man integrerar en kodare i en befintlig automationsarkitektur. Modbus är allmänt erkänt i industriella styrmiljöer, vilket gör det till ett praktiskt val där styrenheter, PLC:er, industridatorer och andra enheter behöver utbyta strukturerad data.
De utvaldaModbus Heavy Duty Encoderanvänder Ethernet Modbus TCP-kommunikation och stöder TCP/IP och UDP. Dess Ethernet-gränssnitt ger en överföringshastighet på 10/100 Mbit, vilket gör att kodarfeedback blir en del av ett industriellt nätverk snarare än att enbart förlita sig på traditionell punkt-till-punkt-signalöverföring. :contentReference[oaicite:1]{index=1}
Detta tillvägagångssätt kan erbjuda flera praktiska fördelar:
- Förbättrad kompatibilitet med industriella Ethernet-arkitekturer.
- Bekväm integration med kompatibla PLC- och automationssystem.
- Digital överföring av positionsinformation.
- Flexibla konfigurations- och programmeringsfunktioner.
- Minskad komplexitet när flera enheter delar ett industriellt kommunikationsnätverk.
För köpare som jämför olika kodartekniker bör kommunikationsprotokoll utvärderas tillsammans med upplösning, mekaniska dimensioner, miljöskydd, elektriska specifikationer och styrenhetskompatibilitet snarare än att betraktas oberoende.
Vilka är de viktigaste egenskaperna hos en Modbus Heavy Duty Encoder?
Kodaren kombinerar avkänningsteknik, industriellt nätverk, mekaniskt skydd och konfigurerbara återkopplingsfunktioner i en kompakt enhet. Enligt produktspecifikationerna inkluderar dess viktigaste funktioner följande:

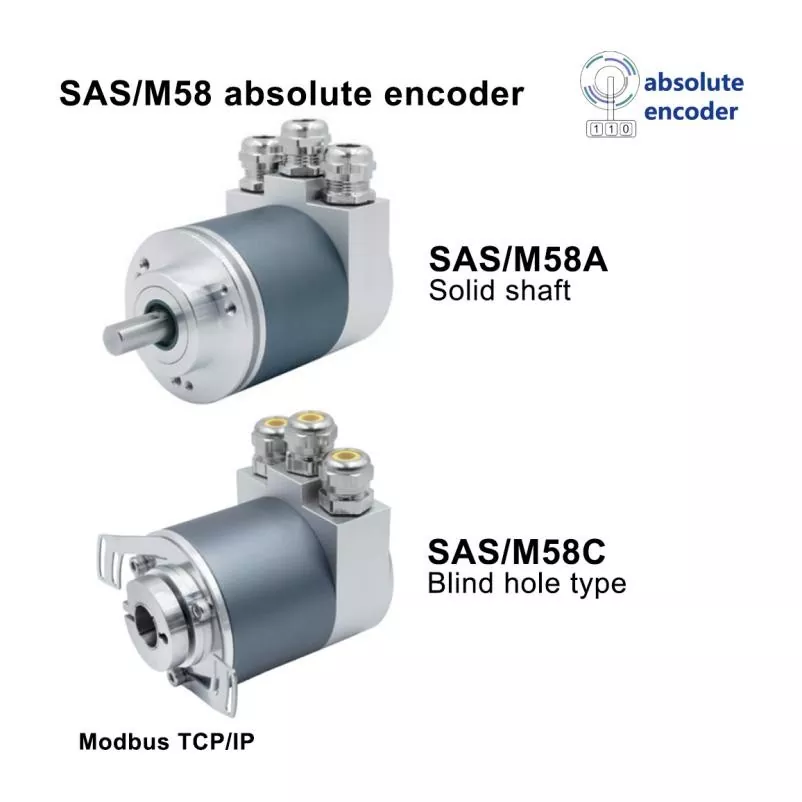

- 58 mm industrihus:Finns med solid axel eller blindhålskonfiguration.
- Högupplöst magnetisk avkänning:Envarvsupplösning kan nå 18 bitar, medan multivarvsupplösning kan nå 14 bitar.
- Absolut mått:Stöder både enkelvarvs- och flervarvskodarkonfigurationer.
- Ethernet Modbus TCP:Designad för nätverksbaserad industriell kommunikation.
- Bred strömförsörjning:Fungerar från 10 till 30 VDC.
- Industriellt skydd:IP65 och IP68 alternativ är tillgängliga.
- Elektriskt skydd:Inkluderar skydd mot omvänd polaritet, kortslutning, blixtnedslag och statisk elektricitet.
- Höghastighetsdrift:Maximalt varvtal anges vid 6000 rpm.
- Temperaturanpassningsförmåga:Standarddriftstemperatur är -30°C till +85°C, med -40°C till +85°C tillgängliga som tillval.
En annan viktig egenskap är dess permanenta absoluta multi-turn position-teknik. Detta gör att positionsinformation kan behållas utan att förlita sig på kontinuerlig strömtillgänglighet, vilket hjälper till att minska risken för att förlora positionsinformation efter strömavbrott. :contentReference[oaicite:2]{index=2}
Vilka tekniska parametrar bör köpare utvärdera?
Att välja en industriell kodare endast baserad på kommunikationsprotokollet kan resultera i kompatibilitetsproblem senare. Inköpsteam och automationsingenjörer bör granska den fullständiga tekniska specifikationen innan de väljer en modell.
| Parameter | Specifikation | Varför det spelar roll |
|---|---|---|
| Husets diameter | 58 mm | Bestämmer mekanisk installationskompatibilitet |
| Material för hölje | Aluminium; rostfritt stål tillval | Stöder krävande industrimiljöer |
| Kommunikation | Ethernet Modbus TCP | Möjliggör industriell nätverksintegration |
| Envarvsupplösning | Upp till 18 bitar | Ger detaljerad vinkelpositionsåterkoppling |
| Upplösning för flera svängar | Upp till 14 bitar | Stöder utökad rotationspositionsmätning |
| Strömförsörjning | 10–30 VDC | Passar vanliga industriella likströmsarkitekturer |
| Överföringshastighet | 10/100 Mbit | Stöder Ethernet-baserad datakommunikation |
| Maximal hastighet | 6000 rpm | Definierar det övre rotationsdriftområdet |
| Skyddsbetyg | IP65 / IP68 | Förbättrar motståndet mot damm och vattenexponering |
| Driftstemperatur | -30°C till +85°C | Stöder krävande industriella temperaturförhållanden |
| Startmoment | <0,05 Nm | Hjälper till att minimera mekanisk belastning vid start |
| Axelbelastning | Radiell 200 N; axiell 100 N | Ger vägledning för mekanisk installationsdesign |
Dessa specifikationer är baserade på tillverkarens publicerade produktinformation. Faktiskt systemval bör också beakta maskinens mekaniska gränssnitt, styrenhetskonfiguration, kommunikationsarkitektur, miljöförhållanden och erforderlig återkopplingsprestanda. :contentReference[oaicite:3]{index=3}
Var kan en Modbus Heavy Duty Encoder användas?
En stor styrka med detta kodarkoncept är dess lämplighet för applikationer där miljöhållbarhet och digital positionsåterkoppling är viktiga. Den publicerade applikationsinformationen identifierar flera tungindustrisektorer.
Stål och metallurgi
Stålproduktion kan innebära höga temperaturer, damm, vibrationer och krävande kontinuerliga driftcykler. En förseglad kraftig kodare kan ge positionsåterkoppling för produktionslinjer, materialhanteringsutrustning och automatiserade maskiner.
Petrokemi och oljefältsutrustning
Petrokemiska anläggningar och oljefältsoperationer kan utsätta utrustning för oljedimma, damm, vibrationer och elektromagnetiska störningar. En kodare med stark miljöskydd och industriell kommunikationskapacitet kan stödja utrustningsövervakning och automatisk kontroll.
Gruvmaskineri
Gruvutrustning kräver komponenter som kan arbeta under svåra mekaniska och miljömässiga förhållanden. IP-klassat skydd, slagtålighet, vibrationsbeständighet och robust hölje är särskilt viktiga vid val av positionsåterkopplingsutrustning.
Tunga anläggningsmaskiner
Stora entreprenadmaskiner är ofta beroende av korrekt positionsinformation för automatiserad rörelse och kontroll. En kraftig kodare kan användas för roterande positionsövervakning och återkoppling där konventionella sensorer kanske inte ger tillräcklig hållbarhet i miljön.
Pappers- och industriella produktionslinjer
Kontinuerlig produktionsutrustning drar nytta av pålitlig feedback eftersom oväntade sensorfel kan avbryta produktionen. Encodern kan stödja positionsövervakning och automatisk styrning i industriella produktionssystem.
Tillverkaren listar specifikt ståltillverkning, metallurgi, papperstillverkning, petrokemiska anläggningar, oljeraffinaderier, oljefält, gruvmaskiner, stor lyftutrustning, kraftgenererande enheter och tunga anläggningsmaskiner bland relevanta tillämpningar. :contentReference[oaicite:4]{index=4}
Hur ska ingenjörer välja rätt kodare?
Vid inköp av enModbus Heavy Duty Encoderfrån en kinesisk tillverkare eller leverantör bör ingenjörer utvärdera hela applikationen snarare än att enbart fokusera på pris eller kommunikationsprotokoll.
- Bekräfta mekaniska mått.Kontrollera fläns, axeltyp, axeldiameter, monteringsmetod och tillgängligt installationsutrymme.
- Definiera upplösningskrav.Bestäm om 12-bitars, 13-bitars, 16-bitars eller högre enkelvarvsupplösning krävs.
- Bestäm envarvs- eller flervarvsdrift.Tillämpningar som involverar utökad rotationsrörelse kan kräva absolut återkoppling med flera varv.
- Kontrollera miljöförhållandena.Tänk på damm, vatten, olja, vibrationer, stötar, temperatur och korrosion.
- Verifiera kommunikationskompatibilitet.Bekräfta att Ethernet Modbus TCP stöds av PLC, styrenhet eller industridator.
- Utvärdera elskydd.Skydd mot omvänd polaritet, kortslutning, blixtnedslag och statisk elektricitet kan vara viktigt i industriella installationer.
- Överväg anpassning.Axeldimensioner, husmaterial, temperaturområde, kopplingar och mekanisk konfiguration kan behöva matcha utrustningen.
Den publicerade modellen stöder 6, 8, 10, 12 och 15 mm spindelstorlekar som anpassningsbara alternativ, tillsammans med tre M12-kontakter och radiella eller axiellt bakre kabeluttagskonfigurationer. :contentReference[oaicite:5]{index=5}
Hur förbättrar det industriell tillförlitlighet?
Tillförlitlighet i industriell rörelsekontroll kommer från kombinationen av exakt avkänning, mekanisk hållbarhet, elektriskt skydd och lämplig systemintegration. Modbus Heavy Duty Encoder är designad kring dessa fyra områden.
Dess magnetiska induktionsteknik ger absolut positionsåterkoppling, medan det förstärkta höljet hjälper till att skydda interna komponenter från tuffa miljöförhållanden. Kodaren har också anti-interferensegenskaper, statusindikering och elektriska skyddsfunktioner för att minska effekterna av installationsfel och industriella elektriska störningar. :contentReference[oaicite:6]{index=6}
Långsiktig tillförlitlighet beror också på tillverknings- och valideringspraxis. Tillverkarens publicerade information anger att dess produkter genomgår 24–48 timmars kontinuerlig åldringstestning vid hög temperatur. Den här typen av testning är avsedd att verifiera stabil drift under långvarig användning före driftsättning. :contentReference[oaicite:7]{index=7}
För industriella köpare är detta viktigt eftersom kostnaden för en kodare inte bör utvärderas separat från driftstopp, underhållskrav, installationsarbete och den potentiella effekten av felaktig positionsåterkoppling.
Vanliga frågor
Vad är en Modbus Heavy Duty Encoder?
En Modbus Heavy Duty Encoder är en industriell positionsåterkopplingsenhet designad för krävande miljöer. Den kombinerar robust mekanisk konstruktion med Modbus-baserad digital kommunikation för att tillhandahålla positionsinformation till industriella styrsystem.
Vilket kommunikationsprotokoll använder denna kodare?
Den refererade modellen använder Ethernet Modbus TCP och stöder TCP/IP- och UDP-kommunikation. Dess specificerade överföringshastighet är 10/100 Mbit. :contentReference[oaicite:8]{index=8}
Vad är den maximala upplösningen?
Kodaren stöder envarvsupplösning upp till 18 bitar och multivarvsupplösning upp till 14 bitar. Olika upplösningskonfigurationer kan väljas enligt applikationskrav. :contentReference[oaicite:9]{index=9}
Kan den fungera i tuffa miljöer?
Ja. Encodern är designad för tunga industriella miljöer och finns med IP65 eller IP68 skydd. Dess specifikationer inkluderar också motstånd mot vibrationer och stötar, med ett standarddriftstemperaturområde på -30°C till +85°C. :contentReference[oaicite:10]{index=10}
Vilka industrier använder vanligtvis denna typ av kodare?
Typiska tillämpningar inkluderar stål och metallurgi, petrokemiska anläggningar, oljefält, gruvdrift, papperstillverkning, kraftgenereringsutrustning, lyftmaskiner och tung anläggningsutrustning.
Kan kodaren anpassas?
Anpassningsalternativ inkluderar axeldimensioner, husmaterial, temperaturområde, mekanisk konfiguration, anslutningsarrangemang och kabelutloppsriktning. Ingenjörer bör tillhandahålla maskinens installations- och kommunikationskrav när de begär en skräddarsydd lösning.
Slutliga tankar
En pålitlig kodare är grundläggande för korrekt industriell rörelseåterkoppling, särskilt när maskiner arbetar under damm, vibrationer, temperaturvariationer, fukt, elektromagnetiska störningar eller kontinuerliga produktionsförhållanden. Med sin 58 mm industriella konstruktion, IP65-IP68-skydd, absolut en- och flervarvsmätning, högupplöst magnetisk avkänning, elektriska skyddsfunktioner och Ethernet Modbus TCP-kommunikation,Modbus Heavy Duty Encoderger ett starkt alternativ för krävande automatiseringstillämpningar. Om du utvärderar kodarspecifikationer, planerar ett nytt automationssystem eller byter ut en befintlig återkopplingsenhet,kontakta ossför att diskutera dina applikationskrav, mekanisk konfiguration, kommunikationssystem, anpassningsalternativ och inköpsbehov.
