Absolut Single Turn Inductive Encoder

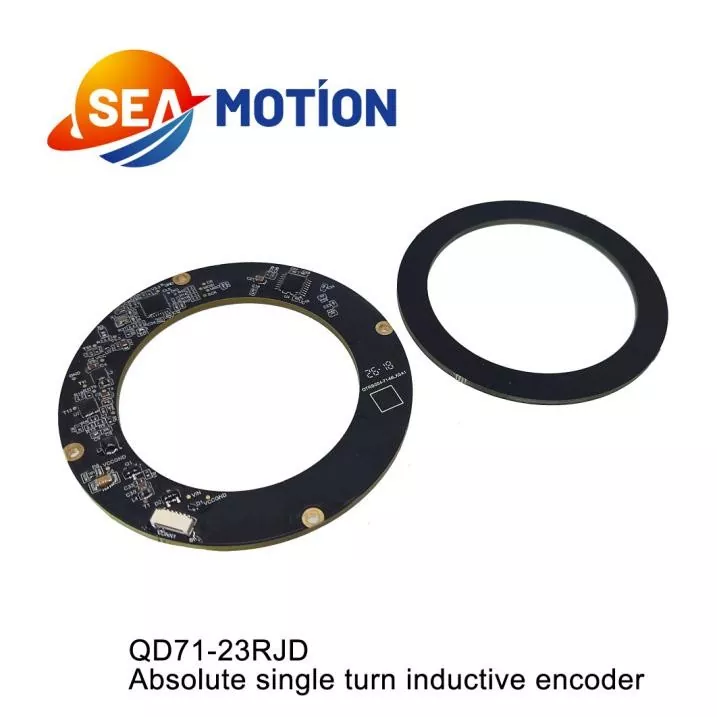

Som en pålitlig kinesisk tillverkare av absoluta envarv induktiva pulsgivare, specialiserar SEA MOTION sig på envarvs absolut induktiva pulsgivare designade för 0–360° helcirkels exakt positionering. Denna professionella avkänningsenhet beräknar absoluta vinkelpositioner genom induktiv signalkoppling, och matar ut exklusiv kodning för varje vinkel inom en rotation. Den kräver ingen målsökning efter strömåterställning och upprätthåller exakta positionsdata i realtid, vilket är det idealiska valet för roterande rörelseövervakning i en cykel.

Företagsvideo

Parameter

Elektrisk parameter

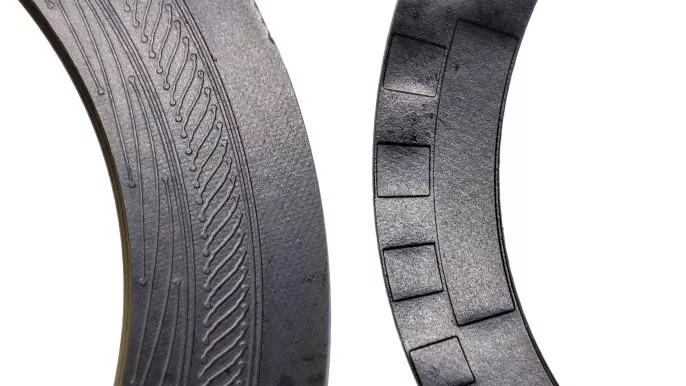

Produkten har tydliga fördelar med hög precision och hög stabilitet. Den uppnår ultralåga vinkelfel och hög repeterbarhet, vilket stöder högupplöst vinkeldetektering. Fri från mekaniskt kontaktslitage, den har lång livslängd och inga dagliga underhållskostnader. Motståndskraftig mot elektromagnetiska störningar, höga temperaturer och industriella föroreningar bibehåller den konsekvent prestanda under komplexa arbetsförhållanden. Dess enkla struktur, enkla installation och starka kompatibilitet gör den anpassningsbar till olika standardsystem för rörelsekontroll.

Produktvideo

Terminaldefinitioner

Produktstorlek

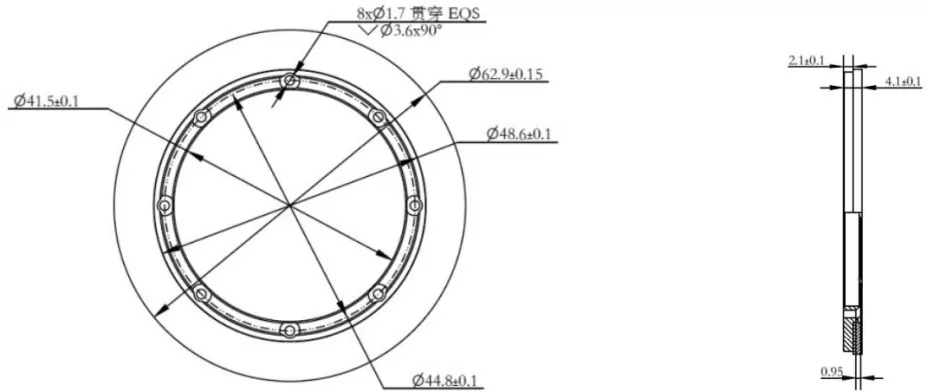

Rotordimensioner

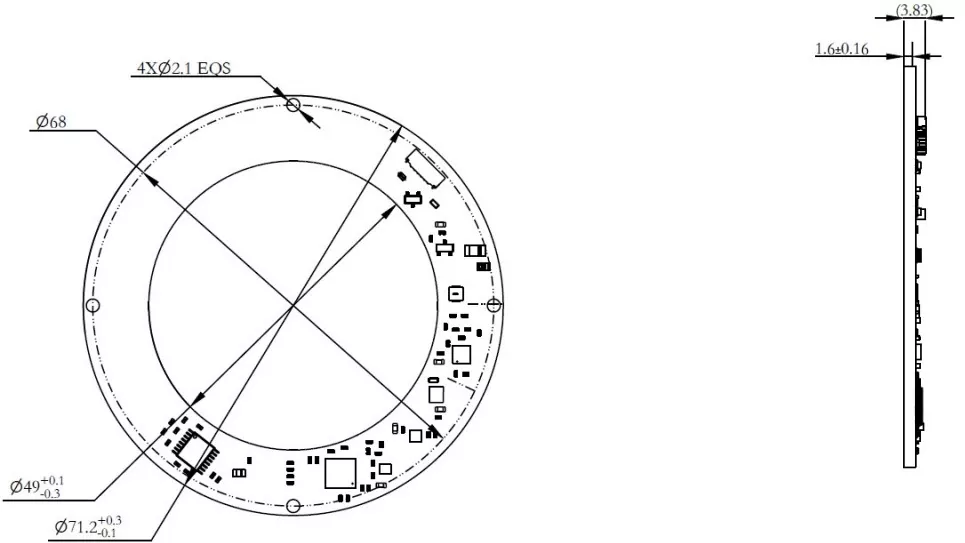

statordimensioner

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: Induktiv givare i DM Q-serien

②-D: Enkodare

③-71: Ytterdiameter 71 mm

④-23: Kodarupplösning: 23-bitars

⑤-B: Signaltyp: RS485

⑥-JD: Radiell (horisontell terminalutgång)

Den absoluta envarvs induktiva givaren används huvudsakligen i envinkelpositionering och roterande styrscenarier. Det är allmänt utplacerat i industriella roterande plattformar, roterande komponenter för medicinsk utrustning, panoreringssystem för kamera, roterande testinstrument och små servoroterande mekanismer. Den ger exakt vinkelåterkoppling för korta roterande rörelser, vilket säkerställer exakt positionering och stabil drift av precisionsroterande utrustning.

Installationsvideo

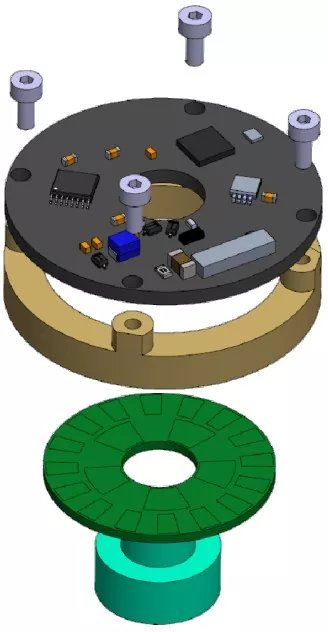

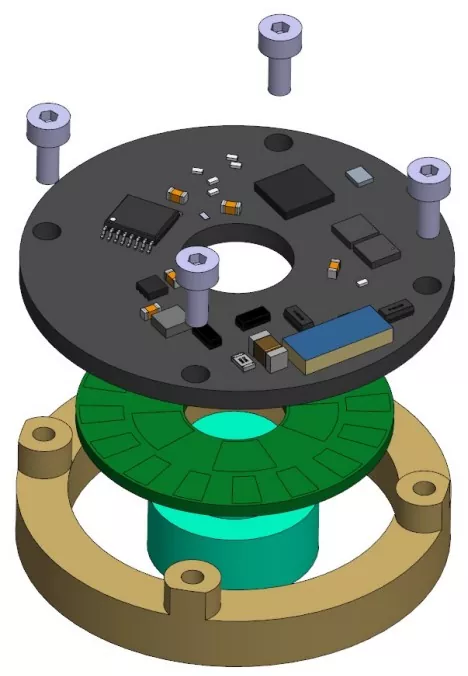

Installationsdiagram                 Verktyg som krävs för installation

Phillips momentskruvmejsel

1,5 mm insexnyckel momentnyckel (metrisk)

4 x M2x5,5 stjärnskruvar med platta brickor

2 x M3x3 insexskruvar med koppspets

8 x M1,6x6 Phillips försänkta skruvar

Installationssekvens

Rotorinstallation:

① Montera encoderrotorn på motoraxeln och placera den korrekt;

②Använd DP460-lim för att säkert fästa kodarrotorplattan till axelhylsan.

[Notera]:

1) Om rotorhöjden kräver justering, utför åtdragningssteget först efter att justeringen är klar;

2) För att förhindra att skruvarna lossnar, applicera gänglåsande lim på de gängade hålen i förväg eller använd förbelagda skruvar.

Det rekommenderade åtdragningsmomentet är 7 ± 0,2 kgf·cm.

Statorinstallation:

① Placera kodarstatorn på monteringsytan och rikta in de fyra skruvhålen;

② Använd en Phillips-momentskruvmejsel och kör in de fyra skruvenheterna en efter en

(M2x5.5 Phillips pan-head skruv + platt bricka montering).

[Anmärkning]: För att förhindra att skruvarna lossnar, applicera gänglåsande lim på de gängade hålen i förväg eller använd förbelagda skruvar. Rekommenderat åtdragningsmoment: 2,8 ± 0,2 kgf·cm.
