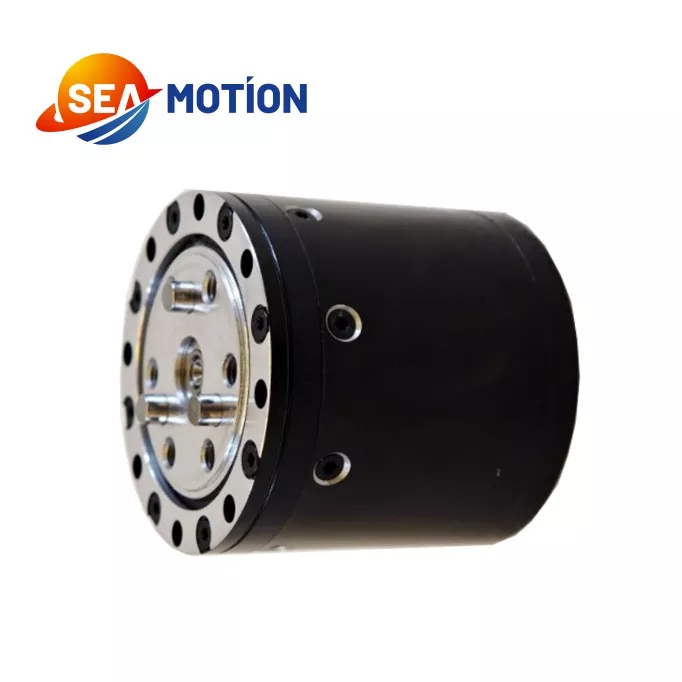

SEA MOTION Robotfog antar en enkel och hållbar planetarisk reducerstruktur, med framträdande kostnadsfördelar jämfört med harmoniska ledmoduler samtidigt som den bibehåller utmärkt grundprecision för industriell standardstyrning. Den integrerar egenutvecklade högpresterande ramlösa vridmomentmotorer, dubbla magnetiska kodaråterkopplingssystem och dedikerade drivrutiner för att säkerställa konsekvent och stabil vridmomentutmatning. Som en pålitlig tillverkare av planetmoduler samarbetar vi med förstklassiga inhemska tillverkare av planetreducerare och internationella premiumbearbetningsleverantörer. Vårt erfarna team implementerar strikt kvalitetskontroll i hela processen från design, bearbetning till montering, vilket kraftigt sänker tillverknings- och tillämpningströsklar för att leverera högkostnads- och prestandalösningar för robotfogar.
|
Parameter |
Värde |
|
Märkspänning |
48V |
|
Arbetsspänningsområde |
15V-60V |
|
Nominell uteffekt |
80W±10% |
|
Nominellt vridmoment |
1,6 N.m |
|
Högsta vridmoment |
5,5 N.m |
|
Löpriktning |
CW/CCW |
|
Arbetstemperaturintervall |
-20℃ till 50℃ |
|
Arbetsfuktighetsområde |
5 % till 85 % |
|
Förvaringstemperaturintervall |
-30℃ till 70℃ |
|
Isoleringsgrad |
B |
|
Ingen lasthastighet |
480rpm±10% |
|
Noload ström |
0,14 armar±10 % |
|
Nominell lasthastighet |
450rpm±10% |
|
Märklast fasström/A |
2,4 APK±10 % |
|
Fas toppström |
11 APK±10 % |
|
Isolationsmotstånd/statorlindning |
DC 500VAC, 100M Ohm |
|
Högspänningsbeständig/statorskal |
600VAC,1s,2mA |
|
BEF |
7,4 Vrms/krpm±10 % |
|
Trådmotstånd |
2,72Ω±10 % |
|
Vridmoment konstant |
0,94N.m/Arms |
|
Motorinduktans |
0,813mH±10 % |
|
polacker |
20 |
|
Fas |
3 |
|
Drivtyp |
DSP |
|
Förhållande |
7,75:1 |
|
Vikt/g |
191g |
|
Kodartyp och kvantitet |
Magnetisk/2st |
|
Belastning (N.m) |
Arbetstid(er) |
|
1.6 |
Betygsatt |
|
2 |
300 |
|
3 |
41 |
|
4 |
12 |
|
5 |
5.5 |
|
5.5 |
4 |
Denna robotled utmärker sig för sin enkla struktur, stabila vridmoment och överlägsen kostnadskontroll, med låga monterings- och tillverkningsbarriärer. Även om dess ultrahöga precision är sämre än harmoniska ledmoduler, uppfyller dess pålitliga prestanda helt konventionella industriella precisionskontrollstandarder.
Det är allmänt tillämpligt på humanoida robotar, robothundar, kollaborativa robotarmar och plockrobotar. Dessutom passar den perfekt till elektriska skotrar och annan intelligent mobil utrustning som kräver stabil rörelsekontroll, vilket blir en kostnadseffektiv prioritet för robotar och intelligenta enhetsprojekt med medelprecision.
Är du ute efter att optimera din utrustningsarkitektur med en högpresterande robotskarv?
Kontakta SEA MOTION idag för konkurrenskraftiga grossistpriser, tekniska datablad och direkt teknisk support.
